EL 系列/耗散式

技术规格

• 功率：从 1500 W 到 4500 W

• 电压：0－80 V DC 至 0－750 V DC

• 电流：0-20 A 至 0-510 A

特点

• 自动量程

• 彩色触摸屏

• 双象限扩展

• 19 英寸全滑入式，2U 高度

• 模拟和 USB 接口

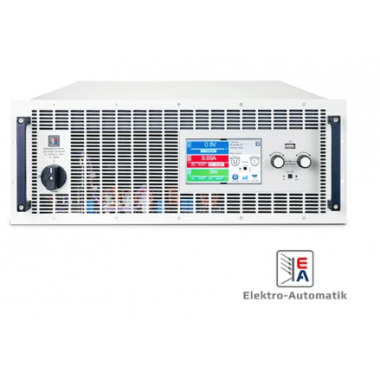

ELR 系列/能量回馈

技术规格

• 功率：从 0-1500 W 到 0-30 kW

• 电压：0-80 V 至 0-2000 V

• 电流：0－6 A 或 0－1000 A

特点

• 自动量程

• 彩色触摸屏

• 通过高效节能节约成本

自动量程实现灵活性

EA Elektro-Automatik 产品具有自动量程功能，可使电源或负载在一定电压和电流范围内以最大功率运行，最低可达到最大额定输出的33％。

相比之下，传统电源只能在最大电压和最大电流下输出额定功率。然而，对被测设备 (DUT) 施加最大电压的情况很少见，这意味着在大多数情况下，电源并未充分发挥其潜力。

工作原理是什么？EA 电源可在较低电压下自动提供更大电流（或在较低电流下提供更大电压），从而使电源能够持续输出额定功率。因此，只需一个电源就能提供多种电压和电流组合，否则将需要多个电源。

回馈将能量耗散转化为节能

EA 回馈式电子负载和双向电源可将其消耗的电能回收 96%，这意味着交流电源连接也可用作所供直流电能的回馈输出。

传统的电子负载或电阻器组通过将所消耗电能转化为热量来耗散功率。这可能需要大型冷却/暖通空调解决方案，而这些消耗的能源将作为废物永远消失，从而降低测试和设施的效率。

EA 负载回收的能量通过与主电源同步的逆变器回馈到本地设施电网，供设施内的其他设备使用。如果回收的能量多于设施使用的能量（例如，在测试燃料电池输出时可能会出现这种情况），则可将能量回馈给公共电网。

内置函数发生器可简化设置

许多 EA 电源和负载都包含集成函数发生器，可用于驱动电压或电流输出。除提供所有典型的 AFG 波形外，还具有任意排序功能，可创建更多自定义输出波形。该 AFG 功能可扩展至多个并联电源。
通过函数发生器，电源可对复杂的行为进行模拟或测试，例如：

• 用精确的开路电压、短路电流和最大功率点 (MPP) 电压和电流来模拟太阳能电池。

• 根据 CSN EN 50530 标准测试逆变器效率。

• 针对汽车供应商的 LV123、LV124 和 LV148 标准测试。

掌控您的控制方式

使用正确的控制接口可简化设置并减少故障排除，因此 EA-10000 系列支持 AnyBus 系统，可为 ProfiNet、CANopen、Modbus-TCP、DeviceNet、EtherCAT、RS-232 等常见工业接口提供可现场安装的通信方式。除此之外，还包括 USB 和以太网等标准接口。

满足苛刻电源需求的工业系列

为了满足高能量密度需求和未来应用的挑战，我们隆重推出了 EA-10000 工业系列。该系列以 6U 的外形尺寸提供高达 60 kW 的功率输出，而 19 英寸机架解决方案仅占地 0.6 平方米，便能提供 300 千瓦的功率输出。最多可组合 13 个机架，实现 3.84MW 的双向电力输送和回收。工业系列包含单向电源 (PU)、双向电源 (PUB) 和回馈式电子负载 (PUL) 三种类型。

4U 和 6U 型号可选配水冷系统

工业环境可能很恶劣，具有高环境温度、灰尘和其他污染物。此外，工业设施通常必须遵守有关热量和噪声排放的严格环境法规。与空气冷却相比，水冷系统的冷却效率受外部环境的影响较小，因此可以在这种条件下稳定运行。此外，水冷式电源还有助于达到降低噪声水平所要求的标准。

• 高效散热

• 降低噪音和热量影响

• 在恶劣条件下可靠
