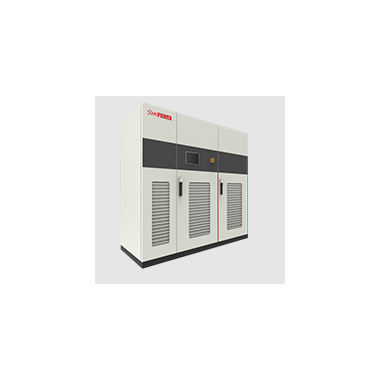

动态电压治理设备 VQC

主要特点

可靠性高

容量大、尺寸小节省占地面积

无需电池、超级电容等储能元件

环境适应性强

波形品质高、无谐波污染

组件模块化，安装方便简易

• 系统参数

• 系统容量30~2500kVA

• 额定电压等级208V~480V

• 额定供电频率50Hz

• 整机效率>98%

• 接线方式3P4W

• 电路结构三电平

• 性能指标

• 三相电网电压暂降校正60%剩余供电电压校正到100%，持续时间长期

• 三相电网欠电压校正欠电压至额定电压60%校正到100%，长期校正

• 三相电网过电压校正过电压至额定电压120%校正到100%，长期校正

• 相位角错误校正具备

• 电网电压不平衡校正具备

• 电网电压谐波校正可抑制25次以下电压谐波

• 启动阈值范围-10%~+10%（可设）

• 电压调节精度<2%

• 故障旁路具备

• 维修旁路选配

• 补偿响应时间<700us

• 全响应时间<2ms

• 电压畸变线性负载情况下，THDu<3%

• 保护功能完善的模块保护功能

• 人机交互

• 显示屏7寸彩色触摸屏

• 参数设置及数据显示运⾏状态，主接线图，操作记录，电参量数据，故障记录等

• 事件记录及数据记录具备事件及数据记录功能

• 通讯接口网口/RS485/GPRS/干接点

• 通讯协议Modbus协议

• 机械特性

• 组合方式整柜式，柜体颜色（RAL7035）/或依客户定制

• 进线方式下进下出/或依客户定制

• 负载要求

• 负载功率因数0.5（滞后）~0.9（超前）

• 环境要求

• 海拔高度整柜式<2000m，2000米以上，按照GB/T3859.2降额使用，每增加100m功率降低1%

• 工作温度-10℃~+45℃

• 相对湿度<95%，无凝露

• 防护等级IP20，其他等级可定制

• 污染等级2

• 噪 音<65db

• 冷却方式风冷

• 遵循标准

• 标 准DL/T1229-2013动态电压恢复器技术规范 SemiF47
