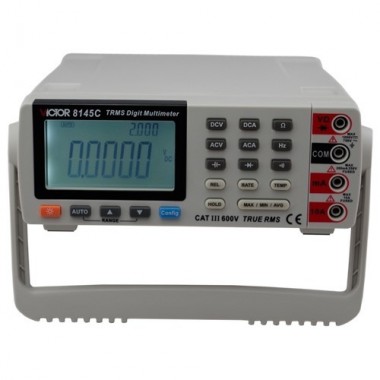

智能台式万用表

描述：VICTOR 8145C智能台式万用表提供源码的通讯协议，使得系统集成变得简单，以满足现场组网，实时监测的需求。广泛的应用在工业自动化、科研机构、高校、航天航空、石油化工等领域。

新旧 VICTOR 8145C智能台式万用表照表

	新版VICTOR 8145C（1.0版）	旧版VICTOR 8145C（0.X版）
结构	全新设计（号：ZL 2016 2 0664931.6）增加了110V/220V切换开关	老结构
电流测量	无DCA 2A、ACA 2A量程	有DCA 2A、ACA 2A量程
温度测量	0.5%+5℃	0.5%+0.5℃

VICTOR 8145C智能台式万用表产品基本功能及性能（技术指标）

[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]

测量功能	量程	测量范围	分辨力	精度	说明
直流电压 DCV	200mV	-220.00mV～220.00mV	0.01mV	0.05%+4	输入电阻：100MΩ
	2V	-2.2000V～2.2000V	0.1mV	0.05%+4	输入电阻：10MΩ
	20V	-22.000V～22.000V	0.001V	0.05%+4
	200V	-220.00V～220.00V	0.01V	0.05%+4
	1000V	-1000.0V～1000.0V	0.1V	0.1%+4
交流电压 ACV	200mV1	0.00mV～220.00mV	0.01mV	1%+40(<400Hz） 3%+40(>400Hz）	1：输入电阻：100MΩ 2：输入电阻：10MΩ <100pF 20Hz～1kHz 10%～110%量程
	2V2	0.0000V～2.2000V	0.0001V	0.5%+40(<400Hz） 3%+40(>400Hz）
	20V2	0.000V～22.000V	0.001V	0.5%+40
	200V2	0.00V～220.00V	0.01V	0.5%+40
	750V2	0.0～760.0V	0.1V	1%+40
欧姆 OHM	200Ω	0～220.00Ω	0.01Ω	0.2%+10	测试电流：＜1000uA 开路电压：＜2.5V
	2kΩ	0～2.2000kΩ	0.000lΩ	0.2%+5
	20kΩ	0～22.000kΩ	0.001kΩ	0.2%+5
	200kΩ	0～220.00kΩ	0.01 kΩ	0.5%+5
	2MΩ	0～2.2000MΩ	0.0001MΩ	0.6%+5
	20MΩ	0～22.000MΩ	0.001MΩ	1%+40
	60MΩ	0～60.00MΩ	0.01 MΩ	5%+20
直流电流 DCI	0.2mA	-0.22000mA～0.22000mA	0.01 uA	0.2%+20	输入电阻：1000Ω
	2mA	-2.2000mA～2.2000mA	0.1 uA	0.2%+10	输入电阻：100Ω
	20mA	-22.000mA～22.000mA	0.001mA	0.2%+10	输入电阻：10Ω
	200mA	-220.00mA～220.00mA	0.01 mA	0.2%+10	输入电阻：1Ω
	10A	-10.000A～10.000A	0.001A	0.5%+20	输入电阻：0.01Ω
交流电流 ACI	0.2mA	-0.22000mA～0.22000mA	0.01uA	0.8%+30	20Hz～1kHz 10%～110%量程
	2mA	-2.2000mA～2.2000mA	0.1 uA	0.8%+30
	20mA	0.000mA～22.000mA	0.001mA	0.8%+30
	200mA	0.00mA～220.00mA	0.01 mA	0.8%+30
	10A	0.000A～10.000A	0.001A	1.5%+20
频率 FREQ	10Hz	0～9.9999Hz	0.0001Hz	0.02%+4
	100Hz	0～99.999Hz	0.001Hz	0.02%+4
	1000Hz	0～999.99Hz	0.01Hz	0.02%+4
	10kHz	0～9.9999kHz	0.0001kHz	0.02%+4
	100kHz	0～99.999kHz	0.001kHz	0.02%+4
	1000kHz	0～999.99kHz	0.01kHz	0.02%+4
	10MHz	0～9.9999MHz	0.0001MHz	/
二极管DIODE	2V		0.0001V	1%+10
通断测试 CONT.	600Ω		0.1Ω	≤40ΩBB
电容 CAP	10nF	0～11.00nF	0.01nF	5%+50
	100nF	0～110.0nF	0.1nF	5%+5
	1000nF	0～1100nF	1nF	5%+5
	10µF	0～11.00µF	0.01uF	5%+5
	100µF	0～110.0µF	0.1uF	5%+5
	1000µF	0～1100µF	1uF	5%+50
温度	K	-200.0～1372.0	0.1°C	0.5%+5°C

其它特性：
1、显示刷新速率：
直流电压、直流电流电流、电阻及二极管：快速20次/秒、慢速2.5次/秒。
交流电压、交流电流：快速24次/秒、慢速3次/秒。
2、电流输入保护：
mA ：200mA/250V Fast FUSE
10A ：10A/250V Fast FUSE
3、DCV测量
共模抑制：50Hz / 60Hz   ≥ 120分贝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 80分贝
4、ACV测量
            共模抑制： 50Hz / 60Hz（Rs=1kΩ） ≥ 80分贝
            输入短路，则剩余读数对所列出的精度影响＜5%
5、温度系数：0.1 × 基本精度 / ℃（温度范围<18℃ 或 >28℃）

产品一般特性
1、工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
2、储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
3、绝缘电阻
≥100MΩ、500VDC、1分钟，在输入端子、AC端子、外壳之间
4、耐电压
≥2000VAC、1分钟、5mA，在输入端子、AC端子、外壳之间
5、符合安全标准
EN61010-1; 1995, EN61010-2-031; 1995
过压保护 II 类 ( 大输入电压：AC/DC1000V )
污染等级 2级
6、电磁兼容性（EMC）：
EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
7、震动及跌落：
IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
8、CE认证。
9、质量标准：依照CQC ISO 9001 开发、设计和制造。
10、校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间为1小时
11、仪表显示及按键
双显示LCD：73mm × 40mm
白色LED背光并可设置背光时间
12、仪表供电
220V±10%AC，电源频率：50Hz或60Hz，功率：约3VA
13、尺寸及重量
245 × 220 × 82（mm），约2Kg
