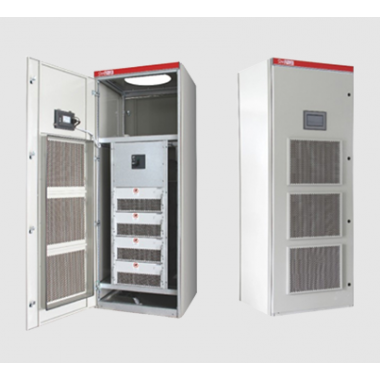

有源电能质量综合滤波补偿器(DAS)

• 模块参数：输入电压380V，-30%~＋20%

• 输入频率50Hz，±10%

• 接线方式3P3W/3P4W(两者兼容)

• 模块容量50kvar/25A、100kvar/50A、150kvar/75A

• 单柜容量50kvar/25A~1000kvar/500A

• 响应时间≤5ms

• 功率损耗＜3%

• 补偿功能无功、谐波

• 补 偿 率不低于95%

• CT采样要求5A，网侧、负载侧均可

• 保 护过流、过热、过欠压等多项保护功能

• 防护等级模块IP20，整机IP30，整机更高防护等级可定制

• 环境温度工作温度：-10℃～50℃(40℃以上降额) 储存温度：-25℃～70℃

• 环境湿度≤95%（45℃）无凝露

• 海拔高度<2000m，2000 米以上按照GB/T3859.2 降额使用

• 进线方式整柜：上进线/下进线/柜顶贯穿母线

• 外形尺寸(宽×高×深：mm)模块：50kvar/25A：440mm×560mm×88mm（2U）
  100kvar/50A：440mm×560mm×145mm（3.3U）
  150kvar/75A：440mm×560mm×228mm（5.2U）
  整机：800×1000×2200，整机尺寸可定制

• 安装方式模块：机架式或壁挂；整机：落地式安装

• 显示内容电压、负载电流、补偿电流、网侧电流、模块温度、电压畸变率、电流畸变率等

• 通讯接口及通讯方式RS485、LAN、WiFi（选配）

• 通信协议Modbus协议

• 整机参数

• 输入电压690V，±10%

• 输入频率50Hz，±5%

• 接线方式3P3W

• 模块容量150kvar/75A

• 单柜容量150kvar/75A~600kvar/300A

• 响应时间≤10ms

• 功率损耗＜3%

• 补偿功能无功、谐波

• 补偿率不低于90%

• CT采样要求5A，网侧、负载侧均可

• 保护过流、过热、过欠压等多项保护功能

• 防护等级整机IP20，整机更高防护等级可定制

• 环境温度工作温度：-10℃～50℃ (40°C以上降额)
  储存温度：-25℃～70℃

• 环境湿度≤95%（45℃）无凝露

• 海拔高度<1000m，1000 米以上按照GB/T3859.2 降额使用

• 进线方式整柜：上进线/下进线/柜顶贯穿母线

• 外形尺寸 (宽×深×高：mm)整机：1400×1000×2200，整机尺寸可定制

• 显示屏7寸触摸屏

• 显示内容电流、电压、功率、畸变率等

• 通讯接口及通讯方式RS485

• 通信协议Modbus协议
