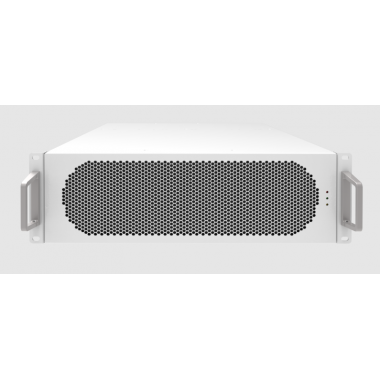

有源电力滤波器 APF

• 模块参数

• 输入电压380V，-30%~+20%

• 输入频率50Hz，±10%

• 接线方式3P3W/3P4W（两者兼容）

• 额定容量10A、20A、30A、40A、50A、75A、100A、150A、200A
  单柜容量：50A~1500A
  整机：100~600A

• 响应时间≤5ms

• 功率损耗＜3%

• 谐波补偿次数2~61次

• 补偿率不低于95%

• 补偿功能谐波、无功、三相不平衡，优先级可选择

• 补偿模式谐波全补、谐波和不平衡、指定次补偿、谐波源/无功源

• CT采样要求5A，网侧、负载侧采样均可

• 保 护过流、过热、过欠压等多项保护功能

• 防护等级模块IP20，整机IP30，整机更高防护等级可定制

• 环境温度-10℃～50℃(40℃以上降额) 储存温度：-25℃~70℃

• 环境湿度≤95%（45℃）无凝露

• 海拔高度<2000m，2000 米以上按照GB/T3859.2 降额使用

• 进线方式整柜：上进线/下进线/柜顶贯穿母线

• 外形尺寸 （宽×高×深：mm）10A（ibook）：243mm×167mm×88mm（2U）
  10A~40A（高精度）：440mm×425mm×88mm（2U）
  50A/75A：440mm×560mm×88mm（2U）
  100A/150A：440mm×560mm×145mm（3.3U）
  200A：440mm×560mm×228mm（5.2U）
  整机：800×1000×2200，整机尺寸可定制

• 安装方式模块：机架式或壁挂；整机：落地式安装

• 显示屏7寸触摸屏

• 显示内容电压、负载电流、补偿电流、网侧电流、电压畸变率、电流畸变率

• 通讯接口及通讯方式RS485、LAN、WiFi（选配）

• 通讯协议Modbus协议

• 整机参数

• 指标项目技术参数

• 输入电压500V/600V/690V，±10%

• 输入频率整机：50Hz，±5%

• 接线方式3P3W

• 模块容量100A,125A，150A

• 单柜容量100A~600A

• 响应时间≤10ms

• 功率损耗＜3%

• 谐波补偿次数2~25次

• 补偿率不低于90%

• 补偿功能谐波、无功、优先级可选择

• CT采样要求5A，网侧，负载侧采样均可

• 保 护过流过热、过欠压等多项保护功能

• 防护等级整机IP30，整机更高防护等级可定制

• 环境温度工作温度： -10℃～50℃(40℃以上降额) 储存温度：-25℃~70℃

• 环境湿度≤95%（45℃）无凝露

• 海拔高度≤1000m，1000米以上按照GB/T3859.2降额使用

• 进线方式整柜：上进线/下进线/柜顶贯穿母线

• 外形尺寸 （宽×高×深：mm）整机：1400×1000×2200，整机尺寸可定制

• 显示屏7寸触摸屏

• 显示内容电流、电压、功率、谐波畸变率等

• 通讯接口及通讯方式RS485

• 通讯协议Modbus协议
