品牌：: 汉泰

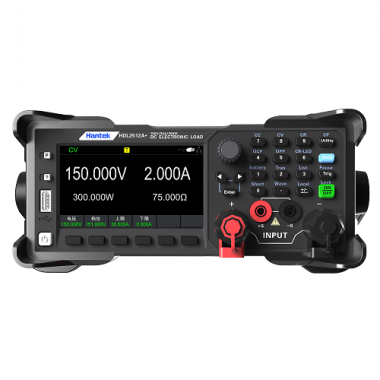

HDL2500+系列示波型直流电子负载

HDL2500 + 系列示波型直流电子负载，能实时显示电压和电流波形，支持波形录制、存储与回放，信号变化清晰可察。可编程负载列表，按编程预设自动切换，高效又精准。纹波测试功能，能精准评估电源纹波噪声。LED、电池、短路等仿真功能，模拟真实负载工况。恒流、恒压、恒阻、恒功率模式随意切换，满足多样测试。高精度、高分辨率，数据测量精准。动态与自动测试皆能实现，自动按流程跑测试，降低人工成本误差。它配备 LAN、RS - 232 及 USB 远程通信接口，远程操作方便，还兼容主流厂商 SCPI 协议，易集成组建自动化测试系统。因稳定性和易用性出色，它在新能源电池、电源模块、充放电设备研发测试中应用广泛。能模拟电池充放电，测试关键指标；对电源模块开展多项测试；用于充放电设备性能检测，提升产品品质。

4.3寸LCD彩色显示屏，为用户提供清晰、直观的视觉体验
分辨率最高可达 0.1mV/1mV/ 0.1mA，精确地测试被测设备的性能
时序控制List编程，准确高速的模拟复杂变化的电流
配备USB/LAN/RS232等接口，支持SCPI协议，方便数据交互和远程控制
OCP/OPP测试，仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格
具备电压上升/下降时间测试功能和纹波测量功能
电压、电流测量速率最高可达100KHz
四种工作模式：定电压/定电流/定电阻/定功率，轻松模拟各种特性的负载
提供远程测量端子，补偿线上压降，提高远程测量精度

波形显示与记录

可实时显示并记录各种模式下电流、电压、电阻、功率值变化过程，并生成动态曲线存储。

CC：恒定电流

无论输入电压如何改变，负载都会按照设定的电流进行拉载，使负载工作在恒定的电流模式。

CP：恒定功率

该模式下，负载将以恒定的功率进行拉载。

CV：恒定电压

该模式下，负载通过拉载电流，使输入电压维持在一个恒定的值。

CR：恒定电阻

该模式下，负载被等效为一个恒定的电阻； 0.1欧姆-7500欧姆可变。

OCP/OPP测试

仪器自动抓取OCP、OPP点，并判断测试结果是否超出设定规格，节省使用者用于设计验证和生成系统的验证时间。

List 功能

负载可以准确高速的模拟复杂的任意电流变化模式，从而完成多准位带载的精密测试。

电压上升/下降时间测试功能和纹波测量功能

可精准评估电源动态响应与稳定性，快速定位瞬态异常及纹波超标问题，提升电源设计调试效率与可靠性。

Tran功能

电子负载在两种设定参数（A值和B值）间切换，此功能可以用来测试被测设备的动态特性。动态测试模式可分为连续模式，脉冲模式及翻转模式。

CR-LED

增加了二极管导通电压的设置，更真实地模拟二极管的工作原理，规避传统 CR 模式下电压电流不稳定产生的震荡。

Battery功能

当电池下降至截至电压或已放电至截至容量或到达截至时间，即自动停止测试。确保电池不会过度放电而损坏。

border="1"

型号		HDL2512A+
额定值 ( 0～40℃)	输入电压	0~150V
	输入电流	0~3A	0~30A
	输入功率	300W
	最小操作电压	0.14V at 3A	1.4V at 30A
定电压模式	档位	0.1~18V	0.1~150V
	分辨率	1mV	10mV
	精度	±(0.05%+0.02%FS)	±(0.05%+0.025%FS)
定电流模式	档位	0~3A	0~30A
	分辨率	1mA	10mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式*1	档位	0.1Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式*3	档位	300W
	分辨率	1mW
	精度	±（0.1%+0.1%FS）
动态模式（CC模式）
T1＆T2		20μS~3600S /Res:1μS
精度		2μS±100ppm
上升/下降斜率*4		0.0001~0.2A/μS	0.001~1.5A/μS
最小上升时间*5		≒10uS	≒10uS
测量范围
电压回读值	档位	0~18V	0~150V
	分辨率	1 mV	10 mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~3A	0~30A
	分辨率	1mA	10mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	1mW
	精度	±(0.1%+0.1%FS)
保护范围
过功率保护		≒320W
过电流保护		≒3.3A	≒33A
规格
短路	电流（CC）	≒3.3/3A	≒33/30A
	电压（CV）	0V	0V
	电阻（CR）	≒40mΩ	≒40mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm

型号		HDL2512B+
额定值 ( 0～40 ℃)	输入电压	0~500V
	输入电流	0~1.5A	0~15A
	输入功率	300W
	最小操作电压	0.3V at 1.5A	3V at 15A
定电压模式	档位	0.1~50V	0.1~500V
	分辨率	10mV	100mV
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电流模式	档位	0~1.5A	0~15A
	分辨率	1mA	1mA
	精度	±(0.05%+0.05%FS)	±(0.05%+0.05%FS)
定电阻模式 *1	档位	0.3Ω~10Ω	10Ω~7500Ω
	分辨率	16bit
	精度	0.01%+0.08S *2	0.01%+0.0008S
定功率模式 *3	档位	300W
	分辨率	10mW
	精度	0.1%+0.2%
动态模式
动态模式	CC 模式
	T1＆T2	20μS~3600S /Res:1 μS
	精度	2μS±100ppm
	上升/下降斜率 *4	0.0001~0.2A/μS	0.001~0.8A/μS
	最小上升时间 *5	≒10uS	≒10uS
测量范围
电压回读值	档位	0~50V	0~500V
	分辨率	10 mV	100mV
	精度	±(0.025%+0.025%FS)	±(0.025%+0.025%FS)
电流回读值	档位	0~1.5A	0~15A
	分辨率	1mA	10mA
	精度	±(0.05%+0.05%FS)
功率回读值	档位	300W
	分辨率	10mW
	精度	±(0.1%+0.2%FS)
保护范围
过功率保护		≒320W
过电流保护		≒1.6A	≒16A
规格
短路	电流（CC）	≒1.6/1.5A	≒16/15A
	电压（CV）	0V	0V
	电阻（CR）	≒180mΩ	≒180mΩ
输入端子阻抗	500KΩ
接口	USB,RS232
尺寸	208.5mm84.5mm325mm
