品牌：: 汉泰

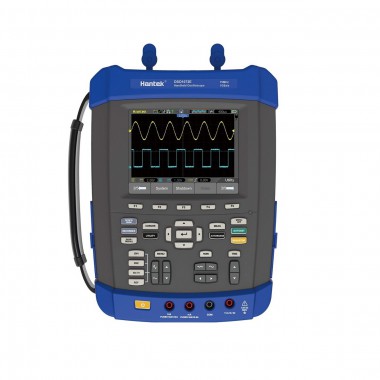

DSO1000E系列

五合一手持实验室:示波器/万用表/数据记录仪/频率计数器/FFT频谱分析.
IP-51等级,防尘,防水,防摔;适合恶劣环境使用要求.
标配符合欧洲安规标准的大保险丝.
标配电池带电量指示，触点连接容易更换，也可选配18650电池盒，自行安装大容量18650电池.
标配防盗锁孔，三脚架固定座，吊带（便于悬挂），FLASH照明（便于在黑暗环境中使用）.
便于更换的BNC安全接头，并标配一套接头.
1GSa/s 实时采样率,2M 存储深度, 6000 计数万用表.
5.6寸大屏幕彩色液晶显示，高分辨率(640*480).

特点概述：

五合一手持实验室:示波器/万用表/数据记录仪/频率计数器/FFT频谱分析。
IP-51等级,防尘,防水,防摔;适合恶劣环境使用要求。
标配符合欧洲安规标准的大保险丝。
标配电池带电量指示，触点连接容易更换，也可选配18650电池盒，自行安装大容量18650电池。
标配防盗锁孔，三脚架固定座，吊带（便于悬挂），FLASH照明（便于在黑暗环境中使用）。
便于更换的BNC安全接头，并标配一套接头。
70MHz-200MHz高带宽示波器，1GSa/s 实时采样率,2M 存储深度。
6000COUNT自动量程万用表,交直流电压/交直流电流/电阻/通断/电容/二极管功能。
FFT频谱分析，加,减,乘,除,X-Y显示，20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用。
丰富的触发功能，双时基采样，便于观察不同频率的两路波形。
多达1000个波形的记录和回放功能。
5.6寸大屏幕彩色液晶显示，高分辨率(640*480)。
集成USB Host & Device, 支持U盘存储，WIFI/LAN 选配，方便组网及远程控制。
波形数据可以按时间和电压输出到WORD，EXCEL, BMP, JPG。

型号	DSO1072E	DSO1102E	DSO1152E	DSO1202E
采集
采样类型	实时采样
采集方式
采样	采样数据
峰峰值	显示高频和随机毛刺
平均值	平均波形，次数： 4、8、16、32、64、128
输入
输入耦合	直流、交流或者接地(DC、AC、GND)
输入阻抗	1MΩ±2% ‖20pF±3pF
探头衰减	1X, 10X
探头衰减系数设定	1X, 10X, 100X, 1000X
最大输入电压	CAT I and CAT II: 300VRMS (10×), Installation Category; CAT III: 150VRMS (1×)
水平系统
采样率范围	500MS/s--1GS/s
波形内插	(sin x)/x
存储深度	2M
扫描范围	4ns/div~2000s/div(以2-4-8步进)		2ns/div~2000s/div(以2-4-8步进)
采样率和延迟时间精确度	500ps（在任何大于1ms的时间间隔）
位置范围	4ns/格到8ns/格; (-8格 x s/格) 到 40ms 20ns/格到80μs/格;(-8格×s/格)到40ms 200μs/格到40s/格;(-8格×s/格)到400s		2ns/格到10ns/格; (-4格×s/格)到20ms;
时间间隔测量精确度(满带宽)	单次：±（1采样间隔时间+500ppm x读数+0.6ns); >16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns); 取样间隔=秒/格÷200
垂直系统
垂直分辨率	8位分辨率，每个通道同时取样
电压范围	2mV/div to 10V/div
带宽	70MHz	100MHz	150MHz	200MHz
在BNC处的上升时间(典型)	5ns	3.5ns	2.3ns	1.8ns
在BNC处或使用探头时，取样和平均模式中的模拟带宽，直流耦合	±50V(10V/div-5V/div); ±40V(2V/div-500mV/div); ±2V(200mV/div-50mV/div); ±400mV(20mV/div-2mV/div);
数学运算	加、减、乘、除、FFT
FFT	窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点
带宽限制	20MHz
低频响应（-3db）	在BNC处为≤10Hz
垂直增益精度	在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%; 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%
直流测量精度，平均采集模式	垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10 mV /格或更大的单位时. 垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格). 设定从2mV/格到200mV/格增加2mV；从200mV/格到5V/格增加50mV
电压测量重复性，平均采集模式	在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量: ±（3%×读数+0.05格）
触发系统
触发类型	边沿，视频，脉冲，斜率，超时，交替
触发信源	CH1, CH2, AC Line
触发方式	自动，正常
耦合方式	直流、交流、噪声抑制、高频抑制、低频抑制
触发灵敏度（边沿触发类型）	直流(CH1,CH2): 从直流到10MHz为1格，从10MHz到100MHz为1.5格；从100MHz到最大量程为2格；交流:衰减10Hz以下信号高频抑制:大于80kHz时将衰减信号低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ
触发电平范围	CH1、CH2: 从显示屏中心开始±8个分度;
触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号	CH1、CH2: 从中心显示屏开始的±4个分度内为0.2格×伏/格;
设置电平为50%(典型)	用大于等于50Hz的输入信号操作
视频触发
视频触发类型	CH1、CH2：2个分度的峰—峰值幅度；
信号格式和场速率、视频触发类型	对于任何场或任何行，都支持NTSC、PAL和SECAM
释抑范围	100ns ~ 10s
脉冲宽度触发
脉冲宽度触发模式	当（＜、＞、=、或≠）时触发；“正”脉冲或“负”脉冲
脉冲宽度触发点	等于: 当脉冲的下降边越过触发电平时，示波表触发。不等于:如果脉冲比指定宽度窄，则触发点为下降边。否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。小于:触发点为下降边。大于(也称为超时触发):当脉冲持续时间长于“脉冲宽度”指定的时间时，示波表触发。
脉冲宽度范围	20ns ~ 10s
斜率触发
斜率触发模式	当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率
斜率触发点	等于: 当波形斜率等于设置斜率时，示波表触发。不等于: 当波形斜率不等于设置时，示波表触发。小于: 当波形斜率小于设置斜率时，示波表触发。大于: 当波形斜率大于设置斜率时，示波表触发。
时间设置范围	20ns ~ 10s
超时触发
超时触发模式	上升沿、下降沿
时间设置范围	20ns ~ 10s
交替触发
CH1	内部触发：边沿、脉宽、视频、斜率
CH2	内部触发：边沿、脉宽、视频、斜率
触发频率计数器
读数分辨率	6位
精度（典型）	±30ppm（包括所有的频率参考误差和±1计算误差）
频率范围	交流耦合、从最小4Hz到额定带宽
信号源	“脉冲宽度”或“边沿触发”模式:所有可用触发源 “频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。 “脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。 “边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。 “视频触发”模式:“频率计算器”不工作。
测量
光标测量	光标间的电压差△V 光标间的时间差△T △T的倒数，以赫兹为单位（1/△T）
自动测量	频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值
通用特性
分辨率	640*480 dots
显示屏对比度	16档可调且屏幕显示调节进度条
探头补偿器输出
输出电压（典型值）	约2Vpp输入≥1MΩ的负载
频率（典型值）	1kHz
电源
电源电压	AC输入:100-240VACRMS,1.5A MAX,50Hz到60Hz; DC输出:12V,3A
功率	<30W
环境
温度范围	操作：32℉ to 122℉ (0℃ to 50℃); 非操作： -40℉ to 159.8℉ (-40℃ to +71℃)
冷却方式	风扇
湿度范围	+104℉ 以下 (+40℃ 以下): ≤90% 相对湿度; 106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度
海拔高度	操作时：3000米（10000英尺）以下；非操作时：15000米（50000英尺）以下
机械规格
尺寸	260mm; 220mm; 75mm
重量	2.5KG(不含包装）

万用表模式
Max. Resolution	6000 Counts
DMM Testing Modes	Voltage, Current, Resistance, Capacitance, Diode & Continuity
Max. Input Voltage	AC:600V, DC: 800V
Max. Input Current	AC: 10A, DC:10A
Input Impedance	10MΩ
DMM 趋势图	1.2M 个点
Range	Resolution	Accuracy	Resolution
DC Voltage	60.00mV	±1%±3 digit	10uV
	600.0mV		100uV
	6.000V		1mV
	60.00V		10mV
	600.0V		100mV
	800V		1V
AC Voltage	60.00mV	±1%±3 digit	10uV
	600.0mV		100uV
	6.000V		1mV
	60.00V		10mV
	600.0V		100mV
DC Current	60.00mA	±1%±5 digit	10uA
	600.0mA	±1.5%±5 digit	100uA
	6.000A		1mA
	10.00A		10mA
AC Current	60.00mA	±1%±5 digit	10uA
	600.0mA	±1.5%±5 digit	100uA
	6.000A		1mA
	10.00A		10mA
Resistance	600Ω	±1%±3 digit	0.1Ω
	6.000KΩ		1Ω
	60.00KΩ		10Ω
	600.0KΩ		1KΩ
	6.000MΩ		10KΩ
	60.00MΩ	±1%±5 digit	100KΩ
Capacitance	40.00nF	±2%±5 digit	10pF
	400.0nF		100pF
	4.000uF		1nF
	40.00uF		10nF
	400.0uF		100nF
	Attention: the smallest capacitance value that can be measured in 5nF
Diode	0V~2.0V
ON-OFF test	<10Ω
