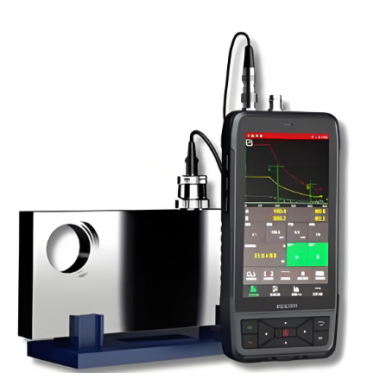

科电仪器KODIN 6A-UT超声波探伤仪

一、仪器概述：

KODIN 6A-UT智联型超声波探伤仪是科电仪器基于安卓系统研发的智能探伤终端。

本仪器具备无线通信功能，可实现远程交互和云检测；IPS 高清彩屏 的触控和实体按键相结合，让人机交互更方便；

可提供专业化的量身定制服务， 无线升级；机壳采用防水、防尘、防摔设计，可适应各种复杂的工业现场。

二、技术参数：

工作方式：单晶、双晶；

探头类型：直探头、斜探头；

坐标系：声程（S）、深度（H）、水平距离（L）；

工作频率：0.5-20MHz；

声程：10-5000㎜；

平移：0-500㎜；

增益：0-110dB，步进值：0.1dB、1dB、2dB或6dB；

声速：1000-9999m/s；

波形抑 制：0-80％；

脉冲类型：负方波脉冲；

脉冲宽度：100-300ns，共11档可选，脉冲宽度间隔20ns/档；

匹配电阻：200Ω、500Ω两档可选；

发射电压：200V、400V两档可选；

自动波高：20-80％；

表面补偿：0-10dB；

检波方式：正检波、负检波、全检波、射频；

报警功能：闸门报警、曲线报警；

曲线类型：斜探头：DAC曲线；直探头：AVG曲线和DAC曲线；
波幅读数：波幅百分比、相对闸门当量、相对曲线当量、φ值显示；

垂直线性误差：≤2.8％；

水平线性误差：≤0.1％；

灵敏度余量：≥48dB（深200-φ2平底孔，2.5P20）；

分辨力：≥36dB；

动态范围：＞32dB；

电噪声电平：＜10％；

探头盲区：＜6㎜（直探头2.5P20）；

工作环境：温度：﹣10℃-40℃，湿度：20％-90％RH；

供电方式：内置DC：5000mAh/7.6V锂离子电池；外接AC：220V/50Hz交流电+适配器（10V/2A）；

屏幕显示：6.0寸IPS彩色液晶显示屏，720*1280像素；

存储方式：16GB eMMC + 2GB LPDDR3，可扩展32GB TF卡；

CPU：64 位四核 1.2GHz；

操作系统：Android；

主机尺寸：216mm(L)*98mm(W)*28mm(H)；

主机重量：约570g。

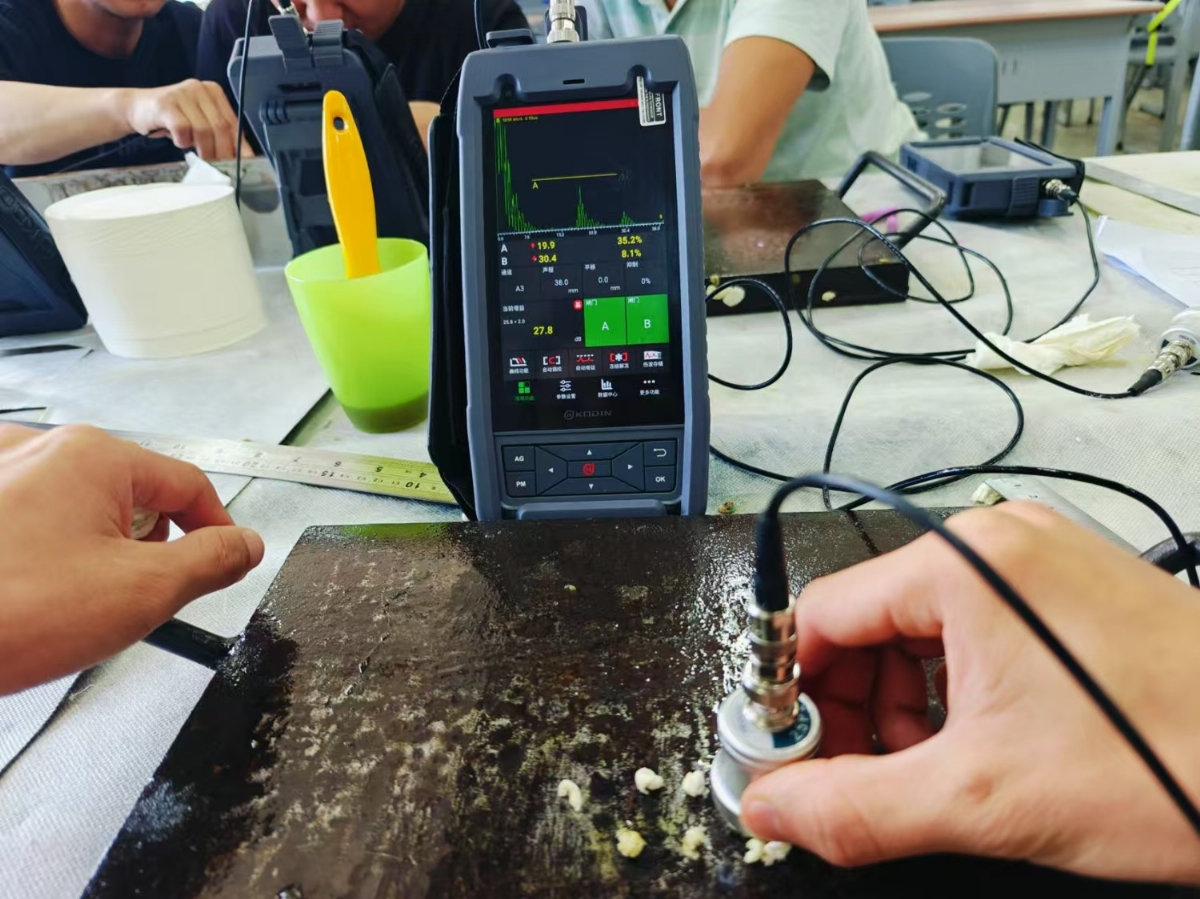

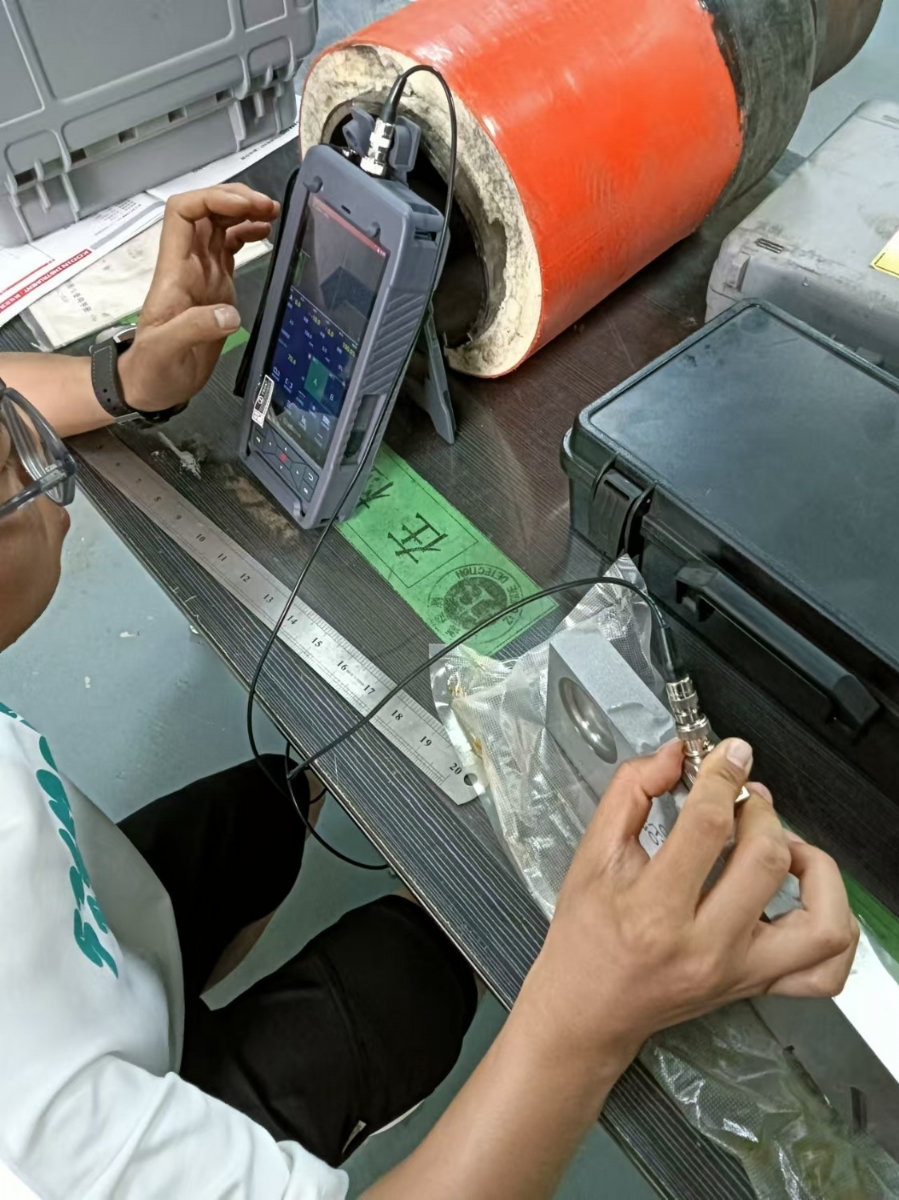

三、使用现场：

四、标配产品装箱清单：

1 智联型超声波探伤仪 6A-UT 1台

2 护套 6A-UT 1个

3 电源适配器 10V，2A 1个

4 直探头 2.5P20 1个

5 斜探头 2.5P8*12K2.5 1个

6 卡针 通用型 1个

7 Q9探头线 1500mm 2根

8 手提箱 6A-UT 1个

9 使用手册 6A-UT 1份

10 合格证 6A-UT 1份

11 出厂检验报告 6A-UT 1份

12 液晶保护膜 6A-UT 1份

可选配件：

1 试块

2 探头

3 耦合剂
