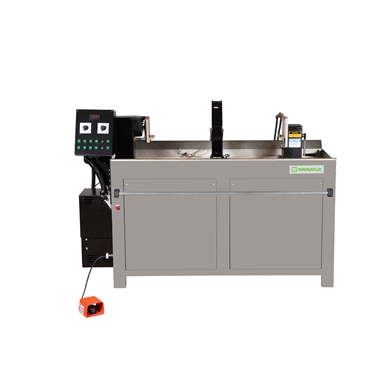

美国磁通 A系列湿法卧式磁探机

湿法卧式交/直流磁探机

A系列产品是美国磁通最经济的标准湿法卧式磁粉探伤设备。

这些设备可以充分利用磁粉的流动性来检测工件表面和近表面缺陷，以及使用交流或直流磁化(除A-2030)的多种激磁方法。

该系列产品具有两组独立调节的输出，分别建立周向或纵向磁场。磁化时间可调，以获得更好的缺陷显示。

A系列湿法卧式磁探机有三种型号可供选择：A-2030，AD-2045和ADH-2045。

产品特点

外部特性

触控屏界面，可设置标准和选配功能

电流类型选择

可调磁化时间

两次磁化功能

创新的外置循环搅拌泵，方便维护

推杆激磁开关，易于操作

磁化电流安全指示器

大屏、易读的数字化电流表

独立的接触式和线圈电流控制

12英寸（30cm）直径线圈

脚踏开关气动的气动头座

曲柄移动的尾座

不锈钢液槽

前、后硬枫木格栅

内部特性

微处理器控制技术；减少所需部件并增强可靠性

固态电路

防液面板，通风且防止液体渗入

A- 2030

规格

接触式交流磁化电流最大3000A

退磁--一键式交流衰减退磁

暂载率0.5秒磁化，10秒停歇（5%暂载率，最长激磁时间2秒）

停歇时间应随着激磁时间的增加而增加，激磁时间在0.5秒以上时仍应保持5%的暂载率

头尾座之间的夹持长度137cm

电流无极调节

可用电压：380V，50Hz，单相电源

推荐75升容量液槽

在流量为5标准立方英尺/分钟时，提供最小80PSI的气源

占地面积224cm x 104cm，每边应留出61cm通风距离

可选配置

16英寸（41cm）线圈（替代12英寸线圈）

旋转夹头（最大工件重量31kg；12”线圈或自动喷淋配置下无此功能；可夹持工件最大长度减少23cm）

NRTL证书及CSA C22.2 No. 61010-1证书

双手操作安全开关

自动喷淋

自动向工件施加磁悬液

启动开关

可调节喷淋距离，最大22英寸（55.8 cm）

自动喷淋后自动激磁

喷淋系统自动关闭，归位过程中无磁悬液流出

带有活动关节的喷嘴，灵活可调

自动激磁

自动夹持工件，开始磁化，磁化完成后松开夹持工件

气动尾座

使用推杆控制尾座在轨道上前后移动

在需要的位置采用棘轮锁止

可选加长型设备：夹持长度2.59m

推荐使用32加仑（122升）容量液槽

占地面积346cm x 104cm，每边应留出61cm通风距离

可选加长型设备，夹持长度3.70m

推荐使用55加仑（209升）容量液槽

占地面积458cm x 104cm，每边应留出61cm通风距离

AD- 2045

规格

接触式交流磁化电流最大4,000A，全波直流5,000A

退磁--一键式交流衰减退磁

暂载率0.5秒磁化，10秒停歇（5%暂载率，最长激磁时间2秒）

推荐使用32加仑（122升）容量液槽

头尾座之间的夹持长度137cm

电流无极调节

可用电压：380V，50Hz，单相电源

推荐75升容量液槽

在流量为5标准立方英尺/分钟时，提供最小80PSI的气源

占地面积224cm x 104cm，每边应留出61cm通风距离

可选配置

16英寸（41cm）线圈（替代12英寸线圈）

20英寸（51cm）线圈（替代12英寸线圈）

19.5英寸（50cm）蚌式开合线圈（3匝）（替代12英寸线圈）

用于重型工件的加强型轨道（可承重1,814千克）

12英寸（30cm）头尾座大型夹头

旋转夹头（最大工件重量31kg；12”线圈或自动喷淋配置下无此功能；可夹持工件最大长度减少23cm）

NRTL证书及CSA C22.2 No. 61010-1证书

双手操作安全开关

自动喷淋

自动向工件施加磁悬液

启动开关

可调节喷淋距离，最大22英寸（55.8 cm）

自动喷淋后自动激磁

喷淋系统自动关闭，归位过程中无磁悬液流出

带有活动关节的喷嘴，灵活可调

自动激磁

自动夹持工件，开始磁化，磁化完成后松开夹持工件

气动尾座

使用推杆控制尾座在轨道上前后移动

在需要的位置采用棘轮锁止

可选加长型设备，夹持长度2.59m

推荐使用32加仑（122升）容量液槽

占地面积346cm x 104cm，每边应留出61cm通风距离

可选加长型设备，夹持长度3.70m

推荐使用55加仑（209升）容量液槽

占地面积458cm x 104cm，每边应留出61cm通风距离

ADH-2045

规格

接触式交流磁化电流最大3,800A，半波直流3,700A

退磁--一键式交流衰减退磁

暂载率0.5秒磁化，10秒停歇（5%暂载率，最长激磁时间2秒）

推荐使用32加仑（122升）容量液槽

头尾座之间的夹持长度137cm

电流无极调节

可用电压：380V，50Hz，单相电源

推荐75升容量液槽

在流量为5标准立方英尺/分钟时，提供最小80PSI的气源

占地面积224cm x 104cm，每边应留出61cm通风距离

可选配置

16英寸（41cm）线圈（替代12英寸线圈）

20英寸（51cm）线圈（替代12英寸线圈）

19.5英寸（50cm）蚌式开合线圈（3匝）（替代12英寸线圈）

用于重型工件的加强型轨道（可承重1,814千克）

12英寸（30cm）头尾座大型夹头

旋转夹头（最大工件重量31kg；12”线圈或自动喷淋配置下无此功能；可夹持工件最大长度减少23cm）

NRTL证书及CSA C22.2 No. 61010-1证书

双手操作安全开关

自动喷淋

自动向工件施加磁悬液

启动开关

可调节喷淋距离，最大22英寸（55.8 cm）

自动喷淋后自动激磁

喷淋系统自动关闭，归位过程中无磁悬液流出

带有活动关节的喷嘴，灵活可调

自动激磁

自动夹持工件，开始磁化，磁化完成后松开夹持工件

气动尾座

使用推杆控制尾座在轨道上前后移动

在需要的位置采用棘轮锁止

可选加长型设备，夹持长度2.59m

推荐使用32加仑（122升）容量液槽

占地面积346cm x 104cm，每边应留出61cm通风距离

可选加长型设备，夹持长度3.70m

推荐使用55加仑（209升）容量液槽

占地面积458cm x 104cm，每边应留出61cm通风距离
