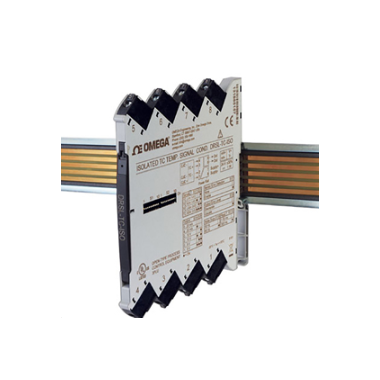

OMEGA DRSL-TC_系列 热电偶输入DIN导轨安装式信号调节器

• DRSL-TC非隔离型和DRSL-TC-ISO隔离型

• 可使用J型和K型热电偶

• 可通过指拨开关选择预先校准的温度范围

• 薄型外壳——仅6 mm（0.24in）宽

• 高精确度

• 响应时间快<30 ms/300 ms（可选）

• 卓越的电磁兼容性能和50/60 Hz噪声抑制功能

产品描述

从价格和技术来讲，DRSL-TC系列热电偶输入DIN导轨安装式信号调节器均为将热电偶输入连接到SCADA系统或PLC设备提供了一个有竞争力的选择。

DRSL-TC和DRSL-TC-ISO可用于将标准J型或K型热电偶输入信号转换为单极性模拟信号。

DRSL-TC-ISO隔离型在输入、输出和电源之间提供3路隔离，并提供浪涌抑制，及保护控制系统免受瞬变和噪声的影响。低功耗有利于DIN导轨安装，而无需任何气隙。通过指拨开关可轻松配置1000多个工厂校准的测量范围。该装置可在-25°C至70°C（-13°F至158°F）的较宽温度范围内运行。

规格
输入
类型：J型或K型热电偶
温度范围
    J型： -100°C~1200°C（-148°F~2192°F）
     K型： -180°C~1372°C (-292°F~2501°F)
传感器和电缆规格： 5 kΩ /金属丝
冷端补偿（CJC）： 内部或外部（可选）
通过外部冷端补偿（Pt100热电阻传感器）的冷端补偿精确度：优于±0.15°C （仅限DRSL-TC-ISO）
通过内部安装的传感器的冷端补偿： 优于 ±2.5°C
开路热电偶检测： 是（指拨开关可选择上行程或下行程）

输出
电流输出
可编程信号范围： 0~20mA和4~20 mA
范围极限（NAMUR NE43超出范围）： 对于4~20 mA的输出，低于3.8 mA或高于20.5 mA；对于0~20 mA的输出，低于0 mA或高于20.5 mA
传感器错误检测（指拨开关可选择启用或无）： 对于4~20 mA的输出，低于3.5 mA或高于23 mA；对于0~20 mA的输出，低于0 mA或高于23 mA
识别指拨开关错误设置： 0 mA
输出误差等级： 指拨开关可选择上行程或下行程
负载： 负载：最大21 mA/600Ω/12.6 V
负载稳定性： ≤量程的0.01%/100Ω
电压输出
可编程信号范围： 0~10V、2~10V、0~5V和1~5V
范围极限（超出范围）： 范围±2.5%
识别指拨开关错误设置： 0V
负载： >10 kΩ min

一般分析
电源电压：
DRSL-TC： 16.8~31.2 Vdc，通过连接器
DRSL-TC-ISO: 16.8~31.2 Vdc，通过电源导轨或连接器
功耗： 最大0.7 W
内部消耗： 最大0.65 W
隔离（仅限DRSL-TC-ISO）： 输入/输出/电源
隔离电压，测试（仅限DRSL-TC-ISO）： 2.5 kVac（加强型）
隔离电压，工作（仅限DRSL-TC-ISO）： 300 Vac
ED状态灯： 绿色LED灯指示该装置和输入传感器的工作状态
    正常运行： 以13Hz的频率闪烁15ms
    传感器错误： 以1 Hz的频率闪烁15 ms
    指拨开关设置不正确： 以1 Hz的频率闪烁500 ms
    硬件故障： LED熄灭
信噪比： >60分贝
响应时间（0%~90%，100%~10%）： <30 ms/300 ms （可选，根据需要提供快速响应或信号抑制）
精确度：
    DRSL-TC: 优于1.0°C或±（选定输入范围的0.1%）
    DRSL-TC-ISO: 优于0.5°C或±（选定输入范围的0.05%）
温度系数： ≤±0.1℃/°C或≤±0.01%/°C
电磁兼容抗扰度影响： <±（量程的0.5%）
扩展电磁兼容抗扰度NAMUR NE 21，A级，猝发： <±（量程的1%）（量程=选定的输入范围）

环境
运行温度：-25°C~70°C（-13°F~158°F）
贮存温度：：-40°C~85°C（-40°F~185°F）
校准温度： 20°C~28°C（68°F~82°F）
相对湿度： 0%~95% 无凝结
防护等级： IP20
安装区域 污染等级2级及测量/过电压类别二类

机械
尺寸： 113mm高x 6.1mm宽x 115mm深（4.4in x 0.24in x 4.5in）
重量： 约70克（0.15磅）
DIN导轨类型： DIN EN 60715-35mm
金属线尺寸： 0.13 x 2.5 mm²/ 26至12AWG绞线
螺旋式接线柱扭矩： 0.5 Nm
