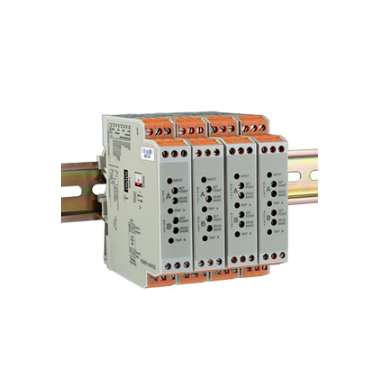

OMEGA DRG-SC系列 DIN导轨安装式信号调节器

• 有适用于热电偶、RTD、直流电压与电流、频率、应变片电桥和交流电压与电流的型号可供选择

• 可在现场配置输入与输出的范围

• 5种可在现场配置的输出范围：0 ～ 5 V、0 ～ 10 V、 0 ～ 1 mA、0 ～ 20 mA和 4 ～ 20 mA

• 纤薄的外壳安装在DIN导轨上，可实现高密度安装

• 在输入、输出与电源之间设有1800伏隔离

产品描述

DRG系列信号调节器模块可接收各种输入信号，如热电偶、RTD、应变片、直流电压／电流、交流电压／电流、频率及电位器等，同时产生经过调节的成比例过程输出。输入与输出均可在现场配置，提供了灵活、宽泛的量程转换能力。纤薄的外壳可安装在DIN导轨上，是高密度安装的理想之选。对于所有型号，均在输入、输出和电源之间提供1800伏隔离。
现场可配置
DRG系列信号调节器的其中一个优势是可在现场配置输入和输出范围。通过选择拨码开关，可为每个模块设置多个范围。具有大调节范围的精密调零电位器和量程电位器可提供进一步调节。可为这些信号调节器设置的范围在数量上几乎是无穷无尽的。进行范围调整时需要使用校准器或基准源。

规格:
DRG-SC-AC
范围（电压模式）: 100 mV ～ 200 Vac
阻抗（电压模式）: >100 KΩ
过载（电压模式）: 最大300 Vac
范围（电流模式）: 10 mA ～ 100 mA AC
阻抗（电流模式）: 20 Ω（常规）
过载电流（电流模式）: 200 mA AC
过载电压（电流模式）: 60V rms
频率范围: 40 ～ 400 Hz, 厂家校准在60 Hz进行
精度（包括线性度, 滞后现象): 量程的±0.1% （常规）; 最大值为量程的±0.5%
响应时间: (10-90%) 250 mS（常规）
电源: 9 ～ 30 Vdc, 1.5 W（常规）; 最大值为2.5 W.
DRG-SC-BG
范围: 10 mV ～ ±200 mV
阻抗: >1 MΩ
过载电压: 最大400 VRMS. (间歇); 最大264 VRMS. (持续)
精度 (包括线性度, 滞后现象): 在25°C下为量程的±0.1%,（常规）, 最大值为量程的±0.2%
电桥激励: 1 ～ 10 Vdc, 最大电流120 mA.
响应时间: (10-90%) <200 mS（常规）
电源: 18-30 Vdc, 1.5 W （常规）; 最大值为 2.5W.（一个350Ω电桥），最大值为4 W （四个350Ω电桥）
DRG-SC-DC
范围（电压模式）: 10 mV ～ 100 V
阻抗（电压模式）: > 100 KΩ
过载（电压模式）: 最大400 VRMS.
范围（电流模式）: 1 mA ～ 100 mA
阻抗（电流模式）: 20 Ω,（常规）
过载电流（电流模式）: 最大170 mA RMS.
过载电压（电流模式）: 60 Vdc
精度（包括线性度, 滞后现象）: <2 mA/20 mV: 满量程的±0.35%（常规）; 最大值为满量程的0.5%.; >2 mA/20 mV:满量程的±0.1%（常规）, 最大值为满量程的0.2%.
响应时间: (10-90%) 200 mS（常规）
电源: 9-30 Vdc，1.5 W（常规）, 最大为2.5 W
DRG-SC-FR
频率范围: 2Hz ～ 10,000 Hz
振幅范围: 50 mV ～ 150 VRMS
精度（包括线性度, 滞后现象）: 所选量程 的±0.1%
阻抗: >10 KΩ
过载电压: 最大180 V rms.
过量程: 最大20 Khz.
响应时间: (10-90%): 500 mSec或满量程频率时间段 的100倍。
电源: 9-30 Vdc, 1.5 W（常规）最大为2.5 W
DRG-SC-PT
电阻（端到端）: 100 Ω 最大100 KΩ
精度（包括线性度, 滞后现象): 25°C时为最大值的 ±0.1%
输入阻抗: >1 MΩ
输入激励: 最大驱动电压500 mV, 最大驱动电流5 mA
响应时间: (10-90%) <200 mS（常规）
DRG-SC-RTD:
传感器类型: RTD, Pt100, Pt500, Pt1000（a = 0.00385或0.00392）; Cu10, Cu25, Cu100
传感器连接方式: 三线
范围: 参见范围表
精度（包括线性度, 滞后现象）: ±0.1%（常规）最大值±0.2%（为25°C时的最大输入温度范围）,0 Ω 引线电阻。
激励电流: <2 mA（ Pt100, Pt500, Pt1000）; <5 mA（ Cu100）; <10 mA（Cu10、Cu25）
引线电阻: 每条引线的最大值为基本传感器电阻的40% 或100 Ω （以较小者为准）。
引线效应: 小于 最大输入温度范围的 1%。
响应时间: (10-90%) 200 mS（常规）
电源: 9-30 Vdc （DRG-SC-BG：18 ～ 30 Vdc）, 1.5 W（常规），最大为2.5 W
DRG-SC-TC
传感器类型: J、K、T、R、S、E、B型
范围: 参见范围表
精度: J  ±2°C (-200 ～ 750°C)；K  ±5°C (-200 ～ 140°C)； ±2°C (-140 ～ 1250°C)； ±4°C (1250 ～ 1370°C)；E  ±2.5°C (-150 ～ 1000°C)；T ±3°C (-150 ～ 400°C)；R 与 S  ±6°C (50 ～ 1760°C)；B  ±5°C (500 ～ 1820°C)；
偏置电流（开路检测）: <1.5微安
阻抗: >1 MΩ过载电压: ±10 V电压差
响应时间（10 ～ 90%）: 500 mSec（常规）
电源: 9-30 Vdc, 1.5 W（常规）, 最大为 2.5 W
输出*
电压输出:
输出: 0 ～ 5 V，0 ～ 10 V
阻抗: <10 Ω
驱动电流: 最大为10 mA.
电流输出
输出: 0 ～ 1 mA、0 ～ 20 mA, 4 ～ 20 mA
合规性: 0 ～ 1 mA：最大为7.5 V  (7.5 KΩ)； 0 ～ 20 mA：最大为12 V (600 Ω)； 4 ～ 20 mA：最大为12 V  (600 Ω)
隔离: 在输入、输出与 电源之间设有1800 Vdc隔离。
安装件: 标准32 mm或 35 mm DIN导轨
静电放电敏感度: 符合 IEC 801-2，2级(4 KV)
湿度（无冷凝）: 工作湿度: 15 ～95% (@45°C),
浸透湿度: 90%持续24小时(@65°C)
温度范围: 工作温度: 0 ～ 55°C (32 ～ 131°F), 储存温度: -25 ～ 70°C (-13 ～ 158°F)
