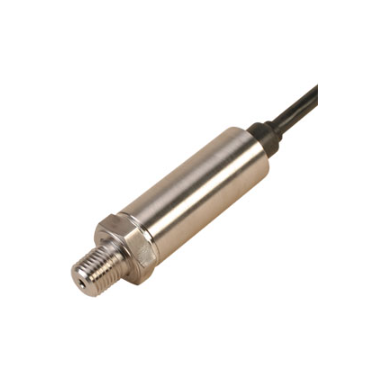

OMEGA PX409系列 高精度传感器 微加工硅工艺、真空压力量程

• ±0.08% BSL的高精度，包括线性度、滞后性及重复性

• 广泛的温度补偿范围：-29 ~ 85°C (-20 ~ 185°F)

• 出色的温度性能跨度：在补偿范围内为±0.5%

• 含5测量点NIST可溯源校准

• 全不锈钢接液部件

• 响应时间短

• 具有固态可靠性和稳定性

• 最小400%的耐受压力

• mV/V、电压或电流输出

产品描述

OMEGA的PX409系列高精度单向真 空量程（负表压）型号具有全不锈钢 接液部件、焊接结构以及出色的温度 补偿，非常适合用于恶劣的工业环境 中。真空型号可测量负表压，其输出 随负压的增加而增加。
其量程为-10 inH2O ~ -15 psi，单向 输出范围为10 mV/V、0 ~ 5 Vdc以及 4 ~ 20 mA（环境设置为4 mA）。


规格:
输出：
    毫伏： 对于真空为0 ~ 10 mV/V
    放大电压： 对于真空为0 ~ 5 Vdc
    电流环路：4 ~ 20 mA
电源要求：
    毫伏： 5 ~ 10 Vdc (2 mA @ 10 Vdc)
    放大电压： 10 ~ 30 Vdc @ 10 mA
    电流环路： 9 ~ 30 Vdc[最大环路电阻 = (Vs-9) x 50]；[温度高于105°C (229°F)时为9 ~ 20 Vdc]
遵循CE的规定： 满足工业辐射和抗干扰标准EN61326
精度（包括线性度、滞后性和重复性）： 最大值为±0.08% BSL
零点平衡： 通常为满量程的±0.5%，最大值为 1%（对于1 psi及以下量程，通常为1%，最大值为2%）
跨距设置： 通常为满量程的±0.5%，最大值为1%（对于1 psi及以下量程，通常为1%，最大值为2%），接头向下，沿垂直方向校准
工作温度范围： -45 ~ 121°C (-49 ~ 250°F)
[对电压或电流输出为-45 ~ 115°C (-49 ~ 240°F)]
温度补偿范围：
    量程> 5 psi： -29 ~ 85°C(-20 ~ 185°F)
    量程≤ 5 psi： -17 ~ 85°C(0 ~ 185°F)
零点热效应（在温度补偿范围内压力为0 psig 时）：
    量程> 5 psi： 量程的±0.5%
    量程≤ 5 psi： 量程的±1.0%
跨距热效应（在温度补偿范围内）：
    量程> 5 psi： 量程的±0.5%
    量程≤ 5 psi： 量程的±1.0%
长期稳定性（1年）： 通常为满量程的±0.1%
冲击： 50 g，11 ms半正弦波冲击，纵轴及横轴
振动： 5-2000-5 Hz，30分钟的周期，曲线 L，军用标准Mil-Spec 810图514-2-2，纵轴及横轴
响应时间： <1 ms
带宽： DC ~ 1 kHz（常规）
耐受压力（正向）：
    10 inH2O： 满量程的10倍
    1 psi： 满量程的6倍
    2.5 psi及更高： 满量程的4倍
    （负向为4倍或1个大气压，以较大值为准）
破裂压力：
    10 inH2O ~ 15 psi： 1,000 psi
    15及更高： 3,000 psi
电气终端：
    PX409： 一体化2 m (6')电缆
    PX419： 微型DIN
    PX429： 扭锁式
    PX459： M12 4针
对接连接器：
    PX419： CX5302（内含）
    PX429： PT06F10-6S（单独销售）
环境保护：
    PX409： IP67
    PX419, PX429以及PX459： IP65
接液部件： 316不锈钢
压力端口： ¼-18 NPT外螺纹
校准： 配备5测量点校准证书
重量： 115 ~ 200 g (4 ~ 7 oz)，取决于配置
