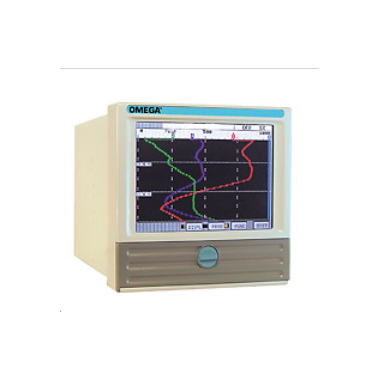

OMEGA RD8800系列 无纸记录仪／数据采集系统

• 2、4、6或12通道带隔离的模拟量输入

• 142 mm（5.6英寸）TFT 彩色图形显示器

• CompactFlashTM 存储卡上记录数据

• 基于Windows 系统的软件使用软件 (选配)

• 数学运算功能包括：+、-、 x、÷、对数运算、总和运算、幂运算、平均数运算、计时器和自定义方程式

• 各通道具有独立的记录速率

• 按照信号值、报警或日期／时间参数建立和自动查寻数据文件

• 报警／事件信息

• 每个通道具有5个报警器 （高、低和变化率）

产品描述

规格:
输入信号
热电偶： J、K、T、E、R、S、B、C、N
RTD: 10 Ω Cu, 100 Ω
Pt 385: 100 Ω Pt 392, 200 Ω
Pt 385: 200 Ω Pt 392, 120 Ω Ni 385
DC电压： 线性、平方根、对数
DC电流： 0/4~20 mA，10~50 mA

输入精度
热电偶： J、K、T、E、N（Nicrosil-Nisil）型为±1.5℃；R、S和C型为±3℃；B 型为±4℃
RTD: ±0.5℃或0.2%
DC电压： ±150 mV、±1.25V、±2.5V为±0.06%；±12.5V、±25V为±0.1%
电流： ±0.15%带有外部50Ω 0.1%支路电流
输入分辨率： 全量程的0.0015%，16位
输入阻抗： ±150 mV、±1.25V、±2.5V时，大于10 MΩ；±5V、±12.5V、±25V时，大于100 K
最大输入： 50 Vdc
扫描速率： 每125 ms测量所有点
绝缘： 300 Vdc或通道之间峰值Vac
共模噪声抑制： >100 dB, 50/60 Hz
正常模式噪声抑制： >50 dB, 50/60 Hz
电磁兼容性： 符合或超过EMC89/336/EEC要求

记录
记录速率： 用户可编程控制，每秒8个采样至每10分钟1个采样
格式： Windows兼容文件系统；专有文件结构
存储能力： 可存储256MB的采样，128MB闪存卡
内存： 1 MB RAM (非易失性)

显示屏
彩色显示方式： CCFL背光有源矩阵TFT液晶显示，142 mm（5.6"）
彩色分辨率： 320 H x 234 V像素
显示模式： 图形（趋势、垂直或水平），
条形图（垂直或水平），数字式仪表， 字母数字报警和事件数据，以及各种
模式的组合分屏显示；查阅趋势数据；按时间、日期或信号值查寻
显示更新率： 1秒；数据更新率可编程控制，范围1 ~ 60秒
虚拟记录纸速度： 10 mm/hr ~ 15,000 mm/hr (0.5 in/hr ~ 600 in/hr)可编程控制；记录纸速度不依赖存储速率
虚拟记录纸标尺： 2套8个刻度
显示窗口： 时间／日期、图形（条形图、
大数字、趋势）、磁盘状态、系统状态、
菜单按钮栏、单位识别、报警／事件
缓冲器： 内部缓冲器，能够独立于已记录数据进行历史记录纸数据的实时浏览
配置： 带有按钮栏的触控菜单，或在IBM
兼容PC机上用选配软件进行简单编程
软件： 电子数据表输出实用软件，已含；
图形软件，选购；Windows XT/Vista/7/8/10

选配
警报触点： 3或6个隔离C型，在250Vac或26Vdc时，3 A
远程输入： 3个隔离输入，用户可选干式触点或5~12 Vdc触发；输入分享一个共用终端；配置适于记录纸控制、报警、确认／
复位、事件标记、累加器复位或逻辑输入
通信方式： ESD防静电保护RS232，采用 完全握手协议；支持调制解调器或隔离
RS485网络端口： 串口协议，MODBUS® RTU或MODBUS ASC II
以太网： 10BaseT

工作电源
电源要求： 100~240 Vac，50/60Hz或125~300 Vdc，最大35 VA
断电保护： 编程参数存储在非易失内存中；断电时可使用备用电池供电，续航时间>12个月

环境
工作温度： 软盘，5~40ºC (41~104ºF)；存储卡， -10~50ºC (14~122ºF)
工作湿度：
清洗： 仅前面板，防护等级IP65
安全： 符合UL-311-1和EN61010-1标准
外形尺寸： 144（长）x 144（宽）x 236（厚）mm
(5.669 x 5.669 x 9")；面板开孔：
138（长）x 138（宽）mm (5.43 x 5.43")
