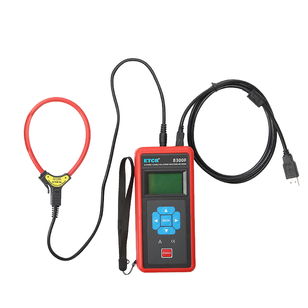

• ETCR8300F-100*1一通道柔性线圈电流监控记录仪

• ETCR8300F-100*1一通道柔性线圈电流监控记录仪是为现场在线同时监测、记录1～3路交流电流而精心设计制造的，ETCR8300F-100*1一通道柔性线圈电流监控记录仪采用大容量可充电锂电池，续航时间达168小时。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储12000组数据，具有自动存储间隔时间设定功能，从1秒～99分钟内设置。

详情介绍：

一．简介

ETCR8300F三通道柔性线圈电流监控记录仪是为现场在线同时监测、记录1～3路交流电流而精心设计制造的，由主机、柔性电流钳、充电器、监控软件、通讯线等组成。广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域。特别适合排线密集的场所、大型异形导线、继电保护、可控硅整流、变频调速、半导体开关、功率电子转换设备、电弧焊接等信号严重畸变的工业环境的电流测试。

主机采用蓝屏LCD显示，三通道同屏显示，一目了然，有中文操作界面和英文操作界面两款选择，适合于不同国家的工程技术人员，适合于不同国家的工程技术人员。记录仪采用大容量可充电锂电池，续航时间达168小时。具有系统时钟功能和超大存储空间，能现场设定监测记录时间，能存储12000组数据，具有自动存储间隔时间设定功能，从1～99分钟内设置。

监控软件具有在线实时监控与历史查询功能，历史数据读取、查阅、保存、报表等功能。

柔性电流钳，即Rogowski Coil(洛氏线圈)，采用先进的洛氏线圈(或称罗氏线圈)技术，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高，抗干扰能力强。输出信号是电流对时间的微分，通过对输出电压信号进行积分，就可以真实还原输入电流，其测量电流范围可从毫安级到上万安。柔性电流钳线圈部分无任何裸露金属导体，非接触测量，**快速；其体积小、重量轻、外观精美、柔软灵活，适合于狭窄环境和排线密集的场所；测量精度高、可靠性强、响应频带宽，用户可根据需求定制线圈长度。

二．型号说明

例如：

ETCR8300F-200X1，表示1路、内径为φ200mm的柔性线圈电流监控记录仪。

ETCR8300F-300X3，表示3路、内径为φ300mm的柔性线圈电流监控记录仪。

注：柔性电流钳的尺寸按客户要求订制。

三．技术规格

1. 柔性电流钳尺寸

2. 技术参数
