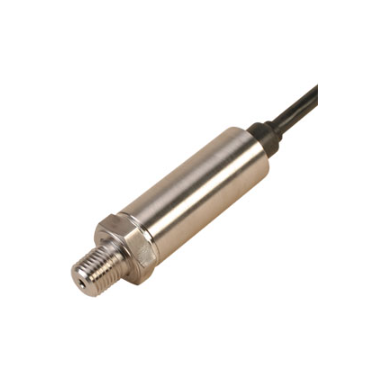

OMEGA PX409系列 高精度压力传感器

• 0.08% BSL，包括线性度、滞后性及重复性

• 广泛的温度补偿范围： -29 ~ 85°C (-20 ~ 185°F)

• 出色的温度性能跨度：在补偿范围内为±0.5%

• 输出可选：mV/V；0 ~ 5 V 或 0 ~ 10 V；4 ~ 20 mA；

• 含5测量点NIST可溯源校准

• 跨越整个温度和压力量程的数字动态热补偿

• 低压量程始于10 in-H2O

• 全不锈钢接液部件

• 响应时间短

• 具有固态可靠性和稳定性

• 可测量表压和绝对压力

• 最小300%的耐受压力

产品描述

Omega压阻式压力传感器在高性能商业和航空应用领域拥有超过25年的良好口碑。其压阻工艺是将应变片呈分子状嵌入一个高度稳定的硅晶片中。该硅晶片被分成众多小晶片，每个小晶片均含有一个完整的应变片电桥。小晶片安装在一个受玻璃与金属密封件和不锈钢膜片保护的密封室中，以免受到外界损坏。

少量硅油将膜片的压力传送至应变电桥。该结构使传感器非常坚固耐用，并具有卓越的精确度、稳定性和热效应。其独特的设计可在膜片破裂的情况下提供二次液体围堵，使传感器更加坚固。

我们在先进的生产设施中使用自动化检测设备对PX409 传感器进行100%的压力和温度检测。然后使用高度精确的设备对其校准，且每个传感器均含有5测量点NIST可溯源校准证书。 为了获得高精度和稳定性，PX409系列采用先进的数字映射技术将硅传感器 的温度、压力和输出性能的与定制的ASIC芯片相配合，提供跨越整个温度和压力量程的动态热补偿。 压阻磁芯的固有稳定性为传感器带来了卓越的长期稳定性、重复性以及极低的热效应，并且使其价格极其实惠。PX409系列的标准功能还包括对电气和压力元件的防护功能。所有型号的反向极性、EMC以及电源波动保护均达到标准等级。可选本质安全和CSA等级。

常用量程和配置产品均有库存，可快速交付。其他型号产品的交货时间通常也很短。

规格:
认证： 遵循RoHS规定
外壳和输出终端之间的最小绝缘： 100M Ω @ 50 Vdc
压力循环： 至少100万次
长期稳定性（1年）： 通常为满量程的±0.1%
冲击： 50 g，11 ms半正弦波冲击，纵轴及横轴
振动： 5-2000-5 Hz，30分钟的周期，曲线L，军用标准Mil-Spec 810,图514-2-2，纵轴及横轴
带宽： DC ~ 1 kHz（常规）
响应时间： <1 ms
遵循CE的规定：
辐射： IEC550022 B类
静电放电抗扰度： IEC1000-4-2
电磁场抗扰度： IEC61000-4-3
EFT抗扰度： IEC61000-4-4
浪涌抗扰度： IEC61000-4-5
传导射频： IEC610000-4-6
工频磁场： IEC61000-4-8
电气终端：
PX409： 一体化2 m (6')电缆
PX409C： 一体化2 m (6') 电缆，
带½ NPT线管接头
PX419： 微型 DIN
PX429： 扭锁式
环境保护：
PX409： IP67
PX409C： IP67
PX419： IP65
PX429： IP65
超压表压：
10-in H2O： 10倍量程
1 psi： 6倍量程
2.5 psi ~ 1000 psi： 4倍量程
1500 ~ 5000 psi： 最大7250 psi
超压绝对压力：
5 psia： 6倍量程
2.5 psia ~ 1000 psia： 4倍量程
1500 ~ 5000 psia： 最大10,000 psi
表压／差压／真空／复合压力：
10 in-H2O ~ 5 psi： 达1,000 psi
15 ~ 1000 psi： 达 3,000 psi
1500 ~ 5000 psi： 达 10,000 psi
绝对压力／气压：
5 ~ 1000 psi： 达6,000 psia
1500 ~ 5000 psi： 达10,000 psia
接液部件： 316不锈钢
压力端口： ¼–18 NPT外螺纹
重量： 115 ~ 200 gm (4 ~ 7 oz)，取决于配置
