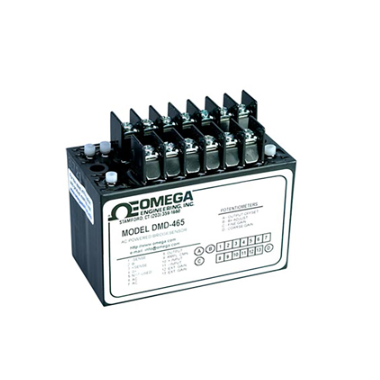

OMEGA DMD-460系列 应变放大器／信号调节器模块 用于应变片、称重传感器与传感器

• 电桥激励4 ~ 15 Vdc，最高可达120 mA

• 可用于120、350、500 Ω以及更大型电桥电路

• 可调增益与偏移

• 六线电桥连接

• 多个电压和电流输出版本

• 115和230 Vac，直流电源模块

产品描述

DMD-460系列电桥放大器是自给式、交流或直流电源信号调节模块，适用于应变片、称重传感器和电桥式传感器。DMD-465配备带有电压输出的精密差分测量放大器。类似的DMD-465WB具有高达2 kHz的频率响应，DMD-466则提供4 ~ 20 mA输出，而非电压输出。

规格:
普通
工作电源： 标配115 Vac或可选220 Vac ±10% 50/60 Hz或10 ~ 36 Vdc 0.7 A @ 10V，最大激励负载时为 0.17 A @ 36V
工作温度： 0 ~ 70°C (32 ~ 158°F)
储存温度： -25 ~ 85°C (-13 ~ 185°F)
重量： 510 g (18 oz)
尺寸： 96（长）x 51（宽）x 73 mm（高）(3.75 x 2 x 2.87")
电桥电源
激励电压范围： 4 ~ 15 Vdc
电流输出： 最大120 mA
线路和负载调节： （0 ~ 100 mA）0.05%（最大）
输出噪声： 电压输出
DMD-465 和 DMD-465WB
增益范围： 40 ~ 250（仅限DMD-465，若使用外部电阻，最高可达1000）
动态响应：
DMD465: DC至-3 dB = 3 Hz
DMD465WB: DC至-3 dB = 2 kHz
最大输出（2 kΩ 负载）： ±10 Vdc
输出阻抗： 0.01 ~ 1 Ω
输出偏移： -5 ~ 2V （仅限DMD-465WB）
增益温度系数： 200 ppm/°C
输入偏置电流： 30 nA
输入阻抗： 3000 MΩ
输出噪声(RTO)： 增益 = 100 时
DMD-465 ： 120 µVrms
DMD-465WB ： 1 Hz ~ 2 kHz = 2 mV
输入噪声线路频率： 15 µV p-p
共模抑制： 增益为40时达90dB，增益为250时达100dB
共模输入电压： ±15V
4 ~ 20 mA变送器DMD-466
输出： 4 ~ 20 mA，0 ~ 20 mA
20 mA输出的输入范围： 最小10 mV，最大50 mV
零点调整： 0 至 ±12 mA
线性度： ±0.05% FS
温度稳定性： 200 ppm/°C
输入阻抗： 1000 MΩ
共模抑制： 90 dB
共模输入电压： ±15V
顺从电压： 10 Vdc
输出噪声： 1 µA rms @增益0.2 mA/mV,1 ~ 100 Hz
动态响应： DC 至 -3 dB = 3 Hz
响应时间： 200 ms可达最终值的99%（典型）；300 ms可达最终值的99.9%（典型）
