OMEGA PX409系列 微加工硅传感器 用于气压测量 高精度

• ±0.08% BSL的高精度，包括线性度、滞后性及重复性

• 广泛的温度补偿范围： -18 ~ 85°C (0 ~ 185°F)

• 出色的温度性能跨度： 在补偿范围内为±0.5%

• 含5测量点NIST可溯源校准

• 全不锈钢接液部件

• 响应时间短

• 具有固态可靠性和稳定性

• 400%的耐受压力

产品描述

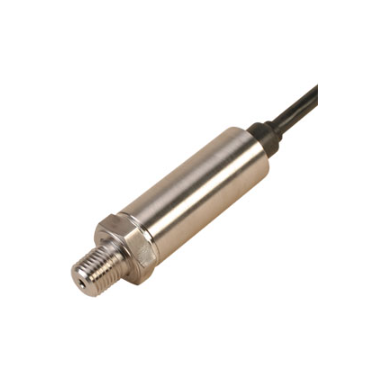

OMEGA的PX409系列电子气压计 是高精度的气压计，可针对实验室 或测试应用提供三种量程：16 ~ 32 inHg、26 ~ 32 inHg或0 ~ 32 inHg （绝对压力）。
配备一体化电缆的型号(PX409)的防 护等级为IP67，配备连接器的型号 （PX419和PX429）的防护等级为 IP65。它们均采用全不锈钢结构，非 常适合用于恶劣的工业环境。它们极 高的工作温度、广泛的补偿范围以及 绝佳的温度补偿让用户可在温度经常 变化、须监测气压的应用中获得稳定 的读数。可提供毫伏、电压或电流输 出型号。


规格:
输出：
    毫伏型： 10 mV/V (100 mV @ 10 Vdc)
    放大电压型： 0 ~ 5 Vdc或0 ~ 10 Vdc
    电流环路型： 4 ~ 20 mA
电源要求：
    毫伏型： 5 ~ 10 Vdc (5 mA @ 10 Vdc)
    放大电压型：
        0 ~ 5 Vdc电源电压： 10 ~ 30 Vdc @ 10 mA
        0 ~ 10 Vdc电源电压： 15 ~ 30 Vdc @ 10 mA
    电流环路型： 9 ~ 30 Vdc[最大环路电阻 = (Vs-9) x 50]；[温度高于105°C (229°F)时为9 ~ 20 Vdc]
精度（综合线性度、滞后性和重复性）： ±0.08% BSL
零点平衡： 通常为满量程的±0.5%，最大值为 1%
跨距设置： 通常为满量程的±0.5%，最大值为1%；接头向下，沿垂直方向校准
工作温度范围： -45 ~ 121°C (-49 ~ 250°F)
[对电压或电流输出为-45 ~ 115°C(-49 ~ 240°F)]
补偿温度：
量程> 5 psi： -29 ~ 85°C
    (-20 ~ 185°F)
量程≤ 5 psi： -18 ~ 85°C
    (0 ~ 185°F)
跨距热效应（在补偿范围内）：
量程> 5 psi： 量程的±0.5%
量程≤ 5 psi： 量程的±1%
长期稳定性（1年）： 通常为满量程的±0.1%
冲击： 50 g，11 ms半正弦波冲击，纵轴及横轴
振动： 5-2000-5 Hz，30分钟的周期，曲线L，军用标准Mil-Spec 810图514-2-2，纵轴及横轴
响应时间： <1 ms
带宽： DC ~ 1 kHz（常规）
耐受压力： 量程的400%
破裂压力： 1000 psia
电气终端：
    PX409： 一体化2 m (6')电缆
    PX419： 微型DIN
    PX429： 扭锁式
对接连接器：
    PX419： CX5302（内含）
    PX429： PT06F10-6S（单独销售）
环境保护：
    PX409： IP67
    PX419： IP65
    PX429： IP65
    PX459： IP65
接液部件： 316不锈钢
压力端口： ¼-18 NPT外螺纹
重量： 115 ~ 200 g (4 ~ 7 oz)，
取决于配置
