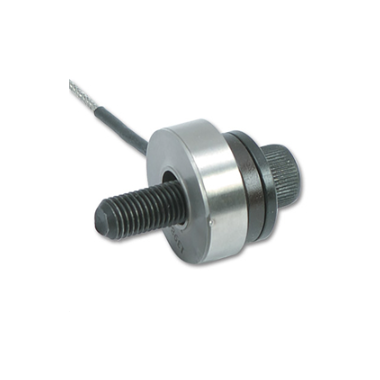

OMEGA LCWD/LCMWD系列 载荷垫圈 用于测量螺栓压缩力 标准及公制型号

• 容量为200 kN/200,000 lb

• 紧凑设计

• 内含球形垫圈

• 内含负载按键

• 在与螺栓配合使用时推荐采用球形垫圈

• 在用作压缩称重传感器时推荐采用负载按键

产品描述

压缩 0-200 lb至0-200,000 lb 0-1000至0-200 kN

规格:
激励： 10 Vdc（最大值为15V）
输出： 2 mV/V
精度（综合线性度、滞后性及重复性）：
    ≤10K lb/50 kN： ±0.5% BFSL
    >10K lb/50 kN： ±0.75% BFSL
零点平衡： ±4.0% FSO
工作温度范围： -40 ~ 127°C (-40 ~ 260°F)
补偿温度范围： 16 ~ 71°C (60 ~ 160°F)
热效应：
    零点： ±0.018% FSO/°C
    跨距： ±0.018% FSO/°C
安全过载： 容量的120%
极限过载： 容量的200%
电桥电阻：
    <50K lb/200 kN： 最小350 Ω
    =50K lb/200 kN： 700 Ω
满量程变形： 0.001"（典型值）
结构： 不锈钢
电气： 1.5 m (5')绝缘屏蔽电缆
