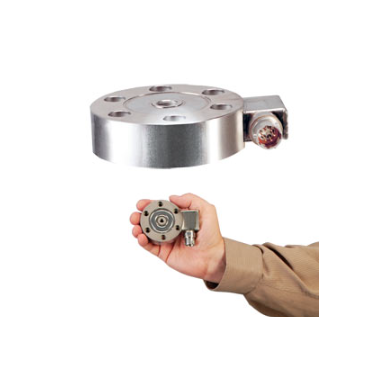

OMEGA LCMHD系列 低轮廓张力或压缩力称重传感器 饼式

• 0.25%互换性，适合称量应用

• 全不锈钢结构

• 坚固耐用设计

• 高精度

• 低轮廓，易于安装

• 提供内置放大器的型号

产品描述

张力/压缩力在2.5 kgf ～ 10,000 kgf张力下进行了校准

规格:
激励电压: 10 Vdc（最大值15V）
输出 (FSO):
    ≤10 kg: 2 mV/V ±0.25%
    ≥20 kg: 3 mV/V ±0.25%
5测量点校准（张力）: 0%, 50%, 100%, 50%, 0%
线性度:
    ≤10 kg: ±0.20% FSO
    ≥20 kg: ±0.10% FSO
滞后现象:
    ≤10 kg: ±0.10% FSO
    ≥20 kg: ±0.10% FSO
重复性:
    ≤10 kg: ±0.1% FSO
    ≥20 kg: ±0.03% FSO
零点平衡: ±1% of FSO
工作温度范围: -54 ～ 127°C (-65 ～ 260°F)
补偿温度范围: 16 ～ 71°C (60 ～ 160°F)
热效应:
    零点: 0.0036% FSO/°C
    量程: 0.0036% FSO/°C
安全过载: 容量的150%
极限过载: 容量的300%
输入电阻: 350 ±10 Ω
输出电阻: 350 ±10 Ω
满量程偏转: 0.025 ～ 0.076 mm（常规）
结构: 17-4 PH不锈钢
电气:
    ≤2000 kg: DT02H-10-6P
    >2500 kg: MS3102E-14S-6P (或同等规格)
配对连接器（附带）:
    ≤2500 kg: PT06F10-6S
    >2500 kg: MS3102E-14S-6S (或同等规格)

常用选件(需额外付费)
0 ~ 5 Vdc输出: (≥5000 kg)，需加后缀 “-5V”
过载保护装置: 需加后缀 “-OL”
双桥: 需加后缀 “-DUAL”
扩大的温度范围:
    -45 ～ 93°C (-50 ～ 200°F)，需加后缀 “-TC1”
    -45 ～ 163°C (-50 ～ 325°F)，需加后缀 “-TC2”
