OMEGA LC401/LCM401系列 LC411/LCM411系列 高精度小型压力称重传感器 标准及公制型号

• 可提供双电桥型号

• 可提供内置5V放大器型号

• 适合恶劣工业应用环境的全不锈钢

• 互换性达0.25%，适合多种称重传感器应用

• 提供5测量点校准

产品描述

LC401（电缆型）

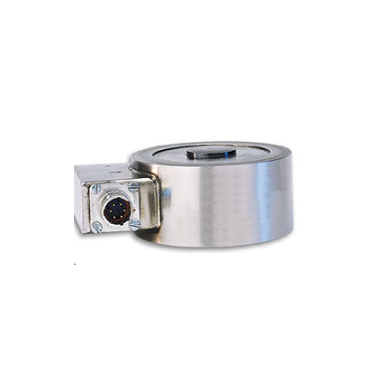

LC411（连接器型）
压缩
0-50 lb至0-400,000 lb
0-25 kg至0-5000 kgf

规格:
激励： 10 Vdc（最大值为15 Vdc）
输出： 3 mV/V ±0.25%
提供5测量点校准： 可采用0%、50%、
100%、50%、0% 校准。注：对于
容量超过300,000 lb的型号，校准至300,000 lb。超过300,000 lb的满量程
校准可在±1%以内。
线性度：
>3000 lb： 0.10% FSO
≤3000 lb： 0.13% FSO
滞后性：
>3000 lb： 0.10% FSO
≤3000 lb： 0.12 % FSO
重复性： 0.05% FSO
零点平衡： ±1% FSO
工作温度范围： -54 ~ 107°C (-65 ~ 225°F)
补偿温度范围： 16 ~ 71°C (60 ~ 160°F)
热效应：
零点： 0.0045% FSO/°C
跨距： 0.006% FSO/°C
安全过载： 满量程容量的150%
极限过载： 满量程容量的300%
电桥电阻： 350 ±5 Ω
满量程变形： 通常为0.001 ~ 0.003"
结构： 17-4 PH不锈钢
电气连接：
LC401： 4.8 m (15')4芯PVC屏蔽电缆
LC411： PTIH-10-6P扭锁式连接器
（或类似连接器）
对接连接器： PT06F10-6S（单独销售）
带扭锁式连接器电缆组件： CA-6PC24-3-015（另售）
保护等级： IP65
0到5 Vdc输出： (=5000 kg)    "-5V"
过载止动片： "-OL"
双电桥： "-DUAL"
扩大温度范围： -45 ~ 93°C (-50 ~ 200°F)    "-TC1"
