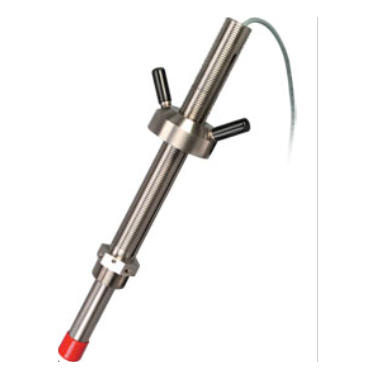

OMEGA FMG-550系列 插入式金属电磁流量计

• Hot-Tap（免停机安装） 型流量计，安装与保养都 无需系统停工

• 采用彩色LED指示的诊断 功能

• 1¼ NPT螺纹

• 选配可拆卸防水电缆

• 可选频率或4 ~ 20 mA输出

• 双向流量和空管检测功能

• 无活动传感器部件

• 可调节插入式，适合尺寸从50 mm (2")到1200 mm (48")的管路

• 流速范围0.05 ~ 10 m/s (0.15 ~ 33 ft/s)

• 可测量脏污液体和固态物 含量高的液体

产品描述

FMG-550系列电磁流量计的流量传 感器是封装在可调节、插入式结构 内的高功率、高性能传感器，它们 可与球阀一起使用实现hot-tap安装。这种插入式流量传感器中无移动部 件并且采用耐腐蚀材质制成，因而 能够长期提供可靠性能且维护成本 极低。FMG-550系列功能多样、安装简便，可在大动态范围内提供可靠 的流量测量值。适用管路尺寸为 2 ~ 48"。Omega的FMG-550电磁流量计可提供频率或电流输出。如需长距离信号传输，可选配无指示变送器（4 ~ 20 mA输出信号）。在电极未完全浸湿时，空管检测功能能够提供零流量输出。频率输出是双向的，而 4 ~ 20 mA输出则可针对单向或双向流动进行设定。4 ~ 20 mA输出出厂时经过跨距校正。还有其他配置可供选择，请与Omega的流量部门联系，了解详情。

规格:
接液材质： 316 L不锈钢壳体和电极、PVDF绝缘层、O形圈（FPM标配）、4芯屏蔽电缆、PVC护套（固定电缆型号）或带连接器的防水橡胶电缆（"-SUB"型号）。
工作电源： 4 ~ 20 mA（标称24 Vdc，21.6 ~ 26.4 Vdc[最大值]，最大电流22.1 mA）、频率（标称5 ~ 24 Vdc，5 ~ 26.4 Vdc [最大值]，最大电流15 mA），反向极性保护和短路保护
管路尺寸：DN50 ~ DN1200 (2 ~ 48")
流量范围： 最小值0.05 m/s (0.15 ft/s) ，最大值10 m/s (33 ft/s)
线性度： 读数的±1% + 0.01 m/s（读数的±1% + 0.033 ft/s）
重复性： 读数的±0.5% @ 25°C
最低电导率： 20 µS/cm
精度： 在基准条件下小于测量值的±2%，
基准条件为：液体为环境温度下的水，遵守适当的上游和下游距离，传感器插入适当深度，并且建立了符合ISO 7145-1982（BS 1042，第2.2章）的完整流量剖面。
电流输出： 4 ~ 20 mA，可编程且可反转，环路
精度： 最大误差32 µA（25°C @ 24 Vdc时）
温度漂移： 每°C ±1 µA（最大值）
电源抑制： 每V±1 µA
绝缘： 低电压，电极和辅助电源之间小于48 Vac/dc
最长电缆长度： 300 m (1000')
最大环路电阻： 300 Ω
误差条件： 22.1 mA
频率输出
最大上拉电压： 30 Vdc
短路保护： <30 V @ 0 Ω（上拉1小时），-40 V反向极性保护（1小时），40 V过电压保护（1小时）
最大灌电流： 50 mA，限流
温度／压力等级
储存温度： 在未结冰条件下为-15 ~ 70°C (5 ~ 158°F)
工作温度环境： 在未结冰条件下为-15 ~ 70°C (5 ~ 158°F)
介质： -15 ~ 85°C (5 ~ 185°F)
最大工作压力： 20.7 bar @ 25°C (300 psi @ 77°F)
Hot-Tap安装要求：
最大安装压力： 20.7 bar (300 psi)
最高安装温度： 40°C (104°F)，如温度高于40°C(104°F)或液体为危险液体，则不允许对本产品进行Hot-tap安装。
连接器： NEMA 6P (IP68)
EN 61326： 控制设备的抗干扰和辐射标准
