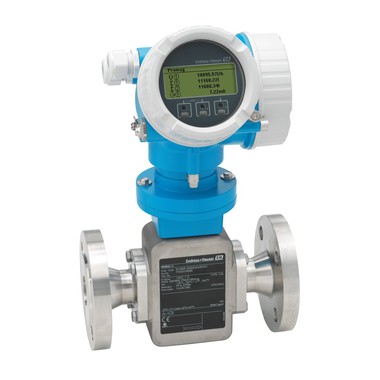

Proline Promag H 200 电磁流量计

该流量计采用回路供电技术，能测量最小流量

产品规格参数

• 最大测量误差

  体积流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s)

• 测量范围

  0.06 dm³...300 m³/h (0.015...80 gal/min)

• 介质温度范围

  –20...+150 °C (–4...+302 °F)

• 最大过程压力

  PN 40，Cl. 150，20K

• 接液部件材质

  内衬：PFA
  电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂

• 测量原理

  电磁

• 产品标题

  Flowmeter for smallest flow rates with genuine loop-powered technology.
  Dedicated to the measurement of the smallest flow quantities.

• 传感器特点

  Flexible installation concept – numerous process connections. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts.
  Liner made of PFA. Sensor housing made of stainless steel. Various electrode materials available.

• 变送器特点

  Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
  Loop-powered technology. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

• 公称口径范围

  DN 2...25 (¹⁄₁₂...1⁄")

• 接液部件材质

  内衬：PFA
  电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂

• 测量变量

  体积流量、质量流量

• 最大测量误差

  体积流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s)

• 测量范围

  0.06 dm³...300 m³/h (0.015...80 gal/min)

• 最大过程压力

  PN 40，Cl. 150，20K

• 介质温度范围

  –20...+150 °C (–4...+302 °F)

• 环境温度范围

  –40...+60 °C (–40...+140 °F)

• 传感器外壳材质

  1.4301 (304)，耐腐蚀

• 变送器外壳材质

  带铝合金AlSi10Mg涂层

• 防护等级

  IP66/67，Type 4X

• 显示/操作

  四行背光显示，触摸键操作（外部操作）
  通过现场显示屏和调试软件设置
  提供分离型显示单元

• 输出

  4‐20 mA HART（无源）
  脉冲/频率/开关量输出（无源）

• 输入

  无

• 数字通信

  HART、PROFIBUS PA、FOUNDATION Fieldbus

• 电源

  18...35 VDC（4...20 mA HART，带或不带脉冲/频率/开关量输出）

• 防爆认证

  ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC、TIIS

• 产品安全性

  CE认证、C-Tick认证

• 功能安全性

  功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

• 计量认证和证书

  在认证标定装置上执行标定（符合ISO/IEC 17025标准）
  Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

• 压力认证和证书

  CRN

• 材料证书

  3.1材料证书
