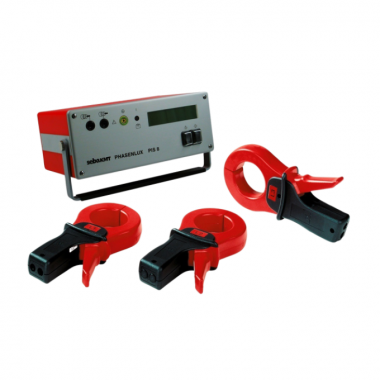

梅凯Megger PIL 8 电缆和相位识别仪

●  免维护收发器夹具

●  适用于任何类型的开关设备

●  只需要一个人

●  操作简单

●  绝对安全相位识别

PIL 8电缆和相位识别仪允许在安装中压电缆期间在连接位置快速安全地确定相位，适用于任何类型的开关设备。

VDE法规0105第1部分（EN 50110-1）规定，为了在中压电缆中进行相位识别，有必要在测量期间断开接地和短路，还必须采取其他适当的安全措施。PIL 8满足这些要求，因为它消除了断开短路和接地电路的需要。安装三对夹具后，可以关闭腔室的门。

PIL 8使用三对收发器夹具：每对夹具中的一个连接到短路相，没有任何连接引线（不需要电源！）。在电缆的另一端（切割点、其他变电站等），通过电池供电的音频发生器将音频电流馈入电缆。该音频电流在收发器箝位器中产生电压，该电压被记录并存储在电容器中。

收发器夹具内有一个小型音频发生器，一旦连接直流电压，它就会向接收器发送一个编码信号，指示连接到每对夹具的指定相位。现在，电缆切割点处的音频发生器被用作接收器，显示收发器箝位信号。

对于每个相位，PIL 8的收发器夹具安装在接地电缆端，然后在选择点对每个相位进行识别和标记。该仪器易于操作，只需要一个人进行测试。
