梅凯Megger FOS4光纤传输

Power Diagnostix的最新成员FOS4是一种光纤传输系统，通过多通道并行光纤电缆实现高速数据采集。这种可扩展的系统允许在实验室和现场进行交流、直流或脉冲测试时获取声学PD信号或其他测量信号。模块化系统最多接受十二个光学通道，并配备高速控制器卡与笔记本电脑通信。此外，FOS4系统在后侧还具有额外的信号输出，并可以作为数字隔离放大器使用，无需任何软件。

应用示例

通过声学传播时间分析（ICMacoustic）进行PD定位

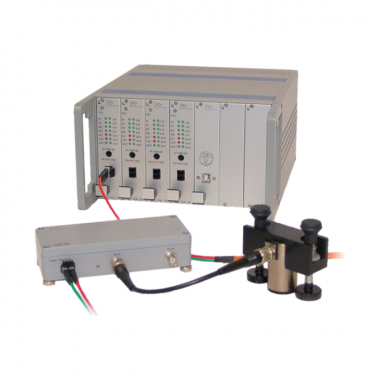

该系统由FOT4发射单元和FOR4接收单元组成。每个通道都作为独立的瞬态记录仪，具有自己的存储和可设置的采集速度和存储深度。采样率为20 Msample/sec，足以获取二维三传感器配置下入射声波的指向矢量。

ICMacoustic软件

为了局部放电定位，ICMacoustic软件提供了对FOS4系统的完全控制，包括平均和触发逻辑。它专为使用三角测量方法进行变压器局部放电的声学定位而设计。其基本思想是将定位问题简化为“平面问题”。即，在软件测量面板的上图左侧，首先将三个传感器水平放置在一条线上以获取层的水平位置。在这一步骤中，输入传感器的位置并分配到它们的通道。在第二步中，传感器在找到的垂直位置上垂直排列，以进一步精确定位（如下图所示）。
