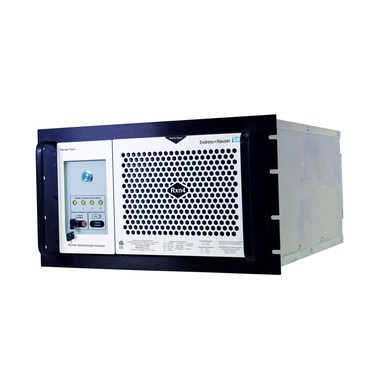

Rxn4拉曼光谱分析仪

拉曼光谱分析仪，坚固耐用，测量可靠，全天候不间断过程和质量监测

产品规格参数

激光波长
标准型：532 nm、785 nm、1000 nm
机柜配置：532 nm、785 nm、1000 nm
混合型：785 nm
光谱范围
标准型和机柜配置
532 nm：150...4350 cm-1
785 nm：150...3425 cm-1
1000 nm：200...2400 cm-1
混合型：785 nm：175...1890 cm-1

应用领域

Rxn4分析仪采用Kaiser拉曼光谱分析技术，是制造行业和过程领域测量应用的理想选择。Rxn4拉曼光谱分析仪具有高测量分辨率，真正实现实时在线实时过程测量和控制。分析仪配备自监测、自诊断和自校验功能，保证每次测量结果均真实有效。Rxn4拉曼光谱分析仪可叠放安装在标准19"机架上，节省车间的宝贵安装空间。可选配不锈钢外壳，防护等级NEMA 4X。

化工：反应监测、调和工艺、催化作用与速率
聚合物生产：聚合反应监测、挤压监测、聚合物调和
制药：API反应监测、结晶过程、多晶型筛选
生物制药：生物过程监测和控制、PAT/QbD应用、细胞培养、发酵，下游工段操作、cGLP/cGMP合规
食品与饮料：肉类和鱼类食品、发酵食物的组分图谱分析、反应监测
石油与天然气：LNG、炼油、能源测量

优势

坚固耐用、工作可靠，高测量精度
安装简单、最低维护工作量、最短停机时间
全天候实时在线过程测量和控制
统一结构设计，模块化结构可直接更换，支持冗余分析仪系统设计
安装拉曼RunTime控制软件，通过触摸屏或远程终端直观操作
灵活调节系统规模，cGMP合规或中试车间测试兼容
输出信号可直接接入危险区或防爆场合中

测量原理
拉曼光谱分析技术
激光波长
标准型：532 nm、785 nm、1000 nm
机柜配置：532 nm、785 nm、1000 nm
混合型：785 nm
光谱范围
标准型和机柜配置
532 nm：150...4350 cm-1
785 nm：150...3425 cm-1
1000 nm：200...2400 cm-1
混合型：785 nm：175...1890 cm-1
光谱分辨率
标准型和机柜配置（平均值）：
5 cm-1（532 nm）
4 cm-1（785 nm）
6 cm-1（1000 nm）
混合型：
4 cm-1（785 nm），平均值
通道数
标准型和机柜配置：
最多四个通道
混合型：
最多两个通道
环境温度
标准型：
工作：
5...35 °C (41...95 °F)（532 nm、785 nm）
5...30 °C (41...86 °F)（1000 nm）
储存：
-15...50 °C (5...122 °F)
混合型：
工作：5...35 °C (41...95 °F)
储存：-15...50 °C (5...122 °F)
机柜配置：
工作：（所有波长）
5...50 °C (41...122 °F)
储存：
-15...50 °C (5...122 °F)
相对湿度
标准型和混合型：
20...80 %，无冷凝
机柜配置：
5...31 °C (41...87.8 °F)温度范围内：不超过80%；50 °C (122 °F)温度条件下：线性下降至20%
输入电压
标准型和混合型：
100...240 V，50...60 Hz，±10%
机柜配置：
120 V ±10%，60 Hz；-或-
230 V ±10%，50/60 Hz
功率消耗（W）
标准型和混合型：
400（最大值）
250（启动阶段）
120（运行阶段）
机柜配置：
1560（最大值）
1560（启动阶段）
750（运行阶段）
预热时间（分钟）
标准型和混合型：
120
机柜配置：
240
外形尺寸（宽x高x深）
标准型和混合型：
483 x 267 x 556 mm
19.02 x 10.52 x 21.89 in
机柜配置：（带选配推车）
1175 x 1480 x 826 mm
46.26 x 58.27 x 32.52 in
重量
标准型：
28.5 kg / 63 lb
机柜配置：
185.5 kg (409 lb)（带选配推车）
配套采样探头
标准型和机柜配置：
Raman Rxn-10（带光学附件）、Rxn-40、Rxn-41、Rxn-45、Rxn-46
混合型：
通道1 - Raman Rxn-20（带光学附件）
通道2 - Raman Rxn-10（带光学附件）、Rxn-40、Rxn-41、Rxn-45、Rxn-46
自动化接口
OPC
Modbus
HTTPS
（其他方式请单独联系）
安装方式
标准型和混合型：
19英寸机架
机柜配置：
NEMA 4X外壳；允许墙装、移动推车、固定立柱安装
危险区认证
标准型和混合型：
ATEX、CSA、IECEx、UKCA、JPN
机柜配置：
请单独咨询
