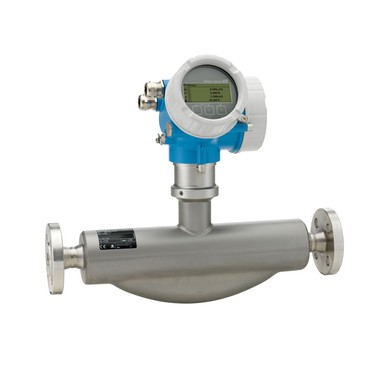

Proline Promass F 200
科里奥利质量流量计

该质量流量计采用回路供电，结构坚固

产品规格参数

• 最大测量误差

  质量流量（液体）：±0.1 %
  体积流量（液体）：±0.1 %
  质量流量（气体）：±0.35 %密度（液体）：±0.0005 g/cm³

• 测量范围

  0...70 000 kg/h (0...2570 lb/min)

• 介质温度范围

  标准：–50...+150 °C (–58...+302 °F)
  可选：–50...+205 °C (–58...+401 °F)

• 最大过程压力

  PN 100，Cl. 600，63K

• 接液部件材质

  测量管：1.4539 (904L)；Alloy C22 2.4602 (UNS N06022)合金
  连接部件：1.4404 (316/316L)；Alloy C22 2.4602 (UNS N06022)合金

• 测量原理

  科里奥利质量流量

• 产品标题

  Robust flowmeter with genuine loop-powered technology.
  Highest measurement performance for liquids and gases in a wide range of applications.

• 传感器特点

  Highest process safety – immune to fluctuating and harsh environments. Fewer process measuring points – multivariable measurement (flow, density, temperature). Space‐saving installation – no in-/outlet run needs.
  Mass flow: measured error ±0.1 %. Medium temperature up to +205 °C (+401 °F). Nominal diameter: DN 8 to 80 (³⁄₈ to 3").

• 变送器特点

  Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
  Loop-powered technology. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

• 公称口径范围

  DN 8...80 (⅜...3")

• 接液部件材质

  测量管：1.4539 (904L)；Alloy C22 2.4602 (UNS N06022)合金
  连接部件：1.4404 (316/316L)；Alloy C22 2.4602 (UNS N06022)合金

• 测量变量

  质量流量、密度、温度、体积流量、校正体积流量、参考密度

• 最大测量误差

  质量流量（液体）：±0.1 %
  体积流量（液体）：±0.1 %
  质量流量（气体）：±0.35 %密度（液体）：±0.0005 g/cm³

• 测量范围

  0...70 000 kg/h (0...2570 lb/min)

• 最大过程压力

  PN 100，Cl. 600，63K

• 介质温度范围

  标准：–50...+150 °C (–58...+302 °F)
  可选：–50...+205 °C (–58...+401 °F)

• 环境温度范围

  –40...+60 °C (–40...+140 °F)

• 传感器外壳材质

  1.4301/1.4307 (304L)，耐腐蚀

• 变送器外壳材质

  铝合金AlSi10Mg涂层：1.4404 (316L)

• 防护等级

  IP66/67，Type 4X (外壳)

• 显示/操作

  四行背光显示，触摸键操作
  （外部操作）
  通过现场显示屏和调试软件设置
  提供分离型显示单元

• 输出

  4...20 mA HART（无源）
  4...20 mA（无源）
  脉冲/频率/开关量输出（无源）

• 输入

  无

• 数字通信

  HART、PROFIBUS PA、FOUNDATION Fieldbus

• 电源

  18...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量）
  18...30 VDC（20 mA HART，4...20 mA）
  9...32 VDC（PROFIBUS PA）

• 防爆认证

  ATEX、IECEx、cCSAus、INMETRO、NEPSI、TIIS

• 产品安全性

  CE认证、C-Tick认证

• 功能安全性

  功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

• 计量认证和证书

  在认证标定装置上执行标定（符合ISO/IEC 17025标准）
  Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）

• 压力认证和证书

  PED、CRN、AD 2000

• 材料证书

  3.1材料证书
  NACE MR0175/MR0103，PMI，焊接测试遵循EN ISO、ASME、NORSOK标准

• 卫生型认证和证书

  3-A、EHEDG
