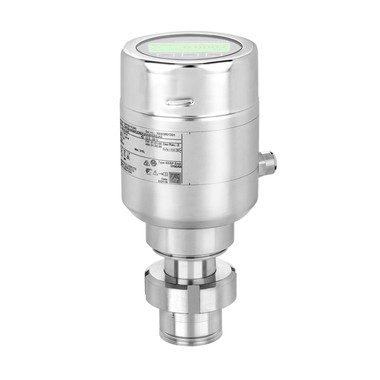

Cerabar PMP63B数字压力变送器

精准测量静压液位、绝压和表压

产品规格参数

• 测量精度

  Standard:
  up to 0.05 %
  Platinum:
  up to 0.025 %

• 过程温度

  Standard:
  -40°C…125°C (-40°F…257°C)
  Diaphragm seal:
  -70°C...250°C (-94°F...482°F)

• 压力测量范围

  100 mbar…100 bar
  (1.5 psi…1500 psi)
  relative/ absolute

• 过程膜片的材质

  316L
  AlloyC

• 传感器

  100 mbar…100 bar
  (1.5 psi…1500 psi)
  relative/ absolute

• 应用领域

  Cerabar PMP63B是一款现代压力变送器，适用于对液体和气体进行静压液位、绝压和表压测量。可选两种传感器选项：采用Contite技术的金属膜片传感器在防潮和防冷凝方面具有良好性能，适用于低温工艺环境。备用选项采用隔膜密封系统，配备久经验证的TempC膜片，显著降低温度波动的影响。

  得益于坚固的结构设计与卫生合规性，Cerabar PMP63B适用于食品饮料及生命科学行业，典型应用场景包括：

  • 冷过程和储罐中的静压液位测量

  • 产品（如牛奶或药品）传输过程中，对过程管道的压力进行监测

  • 在加压罐中进行静压液位和罐顶压力测量，适用于上游细胞培养和发酵过程

  • 在SIP过程中，进行洁净蒸汽管道压力监控

• 优势

  • 凭借TempC膜片或采用先进防冷凝技术（Contite技术）的传感器，实现了高测量可靠性与操作安全性

  • 通过PROFINET + Ethernet-APL、PROFIBUS PA和HART与系统灵活集成

  • 可通过设备显示单元、网页服务器或SmartBlue app的引导式设置序列，轻松完成调试

  • 心跳设备校验和过程诊断

  • 遵循IEC 61508标准开发，满足SIL2/3安全应用要求，并通过国际防爆认证

• 测量原理

  绝压和表压

• 特点

  Digital transmitter with piezoresistive sensor and diaphragm seal
  Modular transmitter
  Long term stability
  Enhanced safety via self diagnostic functions
  Available with diaphragm seals and advanced condensation
  resistance (Contite) functionality
  Intuitive and clear wizard for commissioning
  proof tests and verification.

• 供电电压

  4...20 mA HART
  10.5…35V DC (Non Ex, Exd, Ex e):
  Ex ia: 10.5...30V DC
  PROFINET with Ethernet-APL
  9.6…15V DC
  PROFIBUS PA:
  9...32 V DC (Non Ex, Ex d, Exe)
  9…24V DC (Ex i)

• 参考测量精度

  Standard:
  up to 0.05 %
  Platinum:
  up to 0.025 %

• 长期稳定性

  0.05 % of URL/ year
  0.07 % of URL/ 5 years
  0.10 % of URL/ 10 years

• 过程温度

  Standard:
  -40°C…125°C (-40°F…257°F)
  Diaphragm seal:
  -70°C...250°C (-94°F...482°F)

• 环境温度

  -40°C...85°C
  (-58°F...185°F)

• 传感器

  100 mbar…100 bar
  (1.5 psi…1500 psi)
  relative/ absolute

• 最小可标定量程

  5 mbar (0.075 psi)

• 抗真空压力

  5 mbar (0.075 psi)

• 最大量程比

  100:1

• 最大过压限定值

  400 bar (6000 psi)

• 过程连接

  Thread:
  G1/2...G2,MNPT1/2...MNPT2
  Flange:
  DN25…DN80,
  NPS 1"…3"
  Diaphragm seal

• 卫生型过程连接

  Tri-Clamp
  DIN11851
  DIN11864
  NEUMO
  Varivent
  SMS
  DRD
  Anderson
  Sanitary tank spud
  Universal adapter

• 过程膜片的材质

  316L
  AlloyC

• 垫圈材质

  None, diaphragm welded

• 填充液

  Silicone oil,
  Synthetic oil,
  Vegetable oil,
  High temperature oil

• 外壳材质

  Aluminum,
  316L hygiene

• 通信

  4…20mA
  4...20 mA HART
  PROFIBUS PA
  PROFINET with Ethernet-APL
  Bluetooth® wireless
  technology and app (optional)

• 证书和认证

  ATEX, CAN/US, IEC Ex, JPN Ex,KC Ex, INMETRO, NEPSI, UK Ex

• 安全认证

  SIL

• 设计认证

  EN10204-3.1

• 卫生型认证

  CoC ASME-BPE
  cGMP
  3A
  EHEDG

• 饮用水认证

  Drinking water approval KTW
  NSF

• 特点

  Heartbeat technology,
  Bluetooth® operation and maintenance with the SmartBlue app,
  LED module,
  RFID tag for easy identification,
  Plug and play functions,
  HistoROM
