品牌：: 固纬GWINSTEK

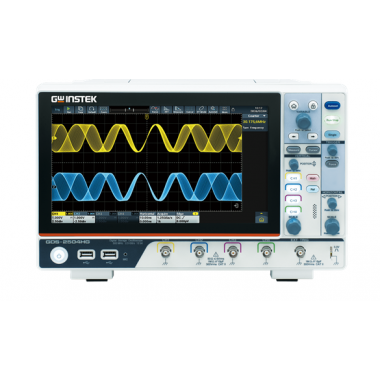

GDS-2000HD 12bit数字示波器

带宽:250/350/500MHz,4通道
垂直精度:12 bit, 500 µV/div to 10 V/div
2.5GS/s实时采样率
最大记录长度:500Mpts(单通道)
500,000 wfms/s的波形更新率
10.1寸触控屏幕
Type C供电
双通道50MHz任意波形发生器(选配)
时基范围:500 ps/div to 1000 s/div
内置麦克风及喇叭
标配接口:USB,LAN

GDS-2000HD系列为固纬电子最新推出的12bit高分辨率触屏数字示波器，该系列为4通道机种，提供了500MHz/350MHz/250MHz三种带宽选择。集示波器、频率计、电压表、FFT频谱分析、协议分析、双通道50MHz任意波形信号发生器(选配)功能于一体。
GDS-2000HD系列拥有12bit的垂直分辨率，能够捕获波形中的细节变化。此外，该系列的记录长度高达500 Mpts(单通道)，波形更新率可达500,000 wfms/s，垂直灵敏度为500uV/div to10V/div，极大地满足了工程师对于微小快速信号的观测需求。
GDS-2000HD系列高分辨率数字示波器提供丰富的触发类型:边沿，脉宽(抖动)，视频, Pulse Runt, Rise & Fall(Slope), Windows, Nth, Logic, Time out, Bus (12C, SPI,RS232/UART,CAN，LIN)，支持稳定捕捉多种异常信号，满足多样化的测试需求。
GDS-2000HD系列标配USB,LAN通讯接口，提供type C供电方式，支持浮地测量以适应多种应用场景。该系列提供选配50MHz双通道任意波形信号发生器功能。任意波形信号发生器内置正弦波、方波、三角波、脉冲波和噪声波标准波形，提供指数上升、指数衰减、Sin(x)/x、阶梯波、噪声等28种内建波形。

规格
型号	GDS-2254HD	GDS-2254HG	GDS-2354HD	GDS-2354HG	GDS-2504HD	GDS-2504HG
带宽	250 MHz		350 MHz		500 MHz [1]
通道	4 ch + EXT		4 ch + EXT		4 ch + EXT
带宽限制	20 MHz		20 MHz		20 MHz
上升时间 (計算值)	1.75 ns (calculated)		1 ns (calculated)		0.7 ns (calculated)
垂直灵敏度
分辨率	12 bits ; 500 µV/div to 10 V/div [2]
输入耦合	直流, 交流, 接地
输入阻抗	1 MΩ ± 2 % ; 与15 pF ± 5 pF并联 ; 50 Ω ± 2 %
DC 增益精度	≤1 mV ± 3 % ; 2 mV ± 2 % ; ≥5 mV ± 1.5 %
极性	Normal & Invert
最大输入电压	1 MΩ ≤300 Vrms, CAT II ; 50 Ω ≤5 Vrms
偏移范围	For 1 MΩ input impedance : 500 µV/div to 50 mV/div : ±2 V ; 100 mV/div to 500 mV/div : ±20 V ; 1 V/div to 10 V/div : ±200 V ; For 50 Ω input impedance : 500 µV/div to 50 mV/div : ±2 V ; 100 mV/div to 1 V/div : ±5 V
波形信号处理	+, -, ×, ÷, FFT, User Defined Expression, FFT : 1 Mpts ; FFT : Spectral magnitude, Set FFT Vertical Scale to Vrms, dBVrms, Radians or Degrees, FFT Window Displays : Rectangle, Hamming, Hanning, Blackman, Bartlett or Kaiser
触发
触发源	CH1, CH2, CH3, CH4, EXT TRIG, AC Lines
触发模式	自动, 正常, 单次
触发类型	Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Windows, Nth, Logic, Time out, Bus(I²C, SPI, RS232/UART, CAN, LIN)
触发释抑范围	100 ns 至 10 s
耦合	直流, 交流, 高频抑制
灵敏度	1 div
EXT触发
触发位移范围	EXT ±2 V ; EXT/5 ±10 V
灵敏度	DC to 5 MHz EXT : 150 mV ; DC to 5 MHz EXT/5 : 650 mV
输入阻抗	1 MΩ ± 2 % ; 与15 pF ± 5 pF并联
水平
时基范围	500 ps/div 至 1000 s/div (1‐2‐5 步进)
前置触发	10 div maximum
后置触发	80,000,000 div maximum
时基精度	±1 ppm , 每年误差增加约 ±1 ppm
峰值侦测	0.8 ns（典型值）
X‐Y 模式
X-轴输入	CH1
Y-轴输入	CH2
相位移	±3 degrees at 100kHz
讯号撷取
实时采样率	2.5 GSa/s (单通道) ; 2.5 GSa/s (双通道) [3] ; 1.25 GSa/s (四通道)
记录长度	Max. 500 Mpts / CH [4]
获取模式	取样, 峰值检测, 高分辨率, 平均, 分段采集, 快速采集
平均次数	4, 16, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 可选
波形分段数	500,000 分段最大值 [5]
光标和测量
光标	Amplitude, Time, Gating available ; FFT [6] ; Unit : Seconds(s), Hz (1/s), Phase(degree), Ratio(%), FFT Vrms(V), FFTdBVrms(dB), FFT Radians(RAD), FFT Degrees(º)
自动测量	43 组 : Period, Frequency, +Width, -Width, Rise Time, Fall Time, Scr Duty, +Duty,-Duty, Vavg, Vpp, VRMS, Overshoot, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Preshoot, Std Dev, +Pulse Cnt, -Pulse Cnt, Rise Cnt, Fall Cnt, Area, Cyc Area, Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓), LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑), LFF(A↓-B↓)
光标测量	Voltage difference between cursors(∆V) Time difference between cursors(∆T)
自动计数	6 位数字, 范围从最小 2 Hz 到额定带宽
控制面板功能
自动设置	单按钮即可自动设置垂直、水平和触发系统的所有通道, 并带有“撤销自动设置”功能
保存设置	10 组
保存波形	最大3GB可用的内部存储空间[7]
保存参考波形	100 组
显示
TFT LCD 类型	10.1 inch , LCD
显示分辨率	1024 horizontal × 600 vertical pixels
插值	自动，Sinx/x，x
波形显示	点, 向量, 可变持续时间（1 秒、2 秒、5 秒）, 无限持续时间
波形捕获率	实时采样：50,000 wfms/s ; 分段采集：500,000 wfms/s
显示刻度	10 x 18 divisions
显示模式	Y-T and X-Y
接口
USB 接口	USB 2.0 High speed host port X3, USB 2.0 High speed device port X1
Trig Out & Pass/Fail Out	5V Max / 5 mA TTL open collector output X1
LAN 接口	RJ45 connector X1, 10/100Mbps with HP Auto MDIX
电源	Type-C 电源接口 [8]
任意波信号发生器 (选配)
通道	2
采样率	160 MSa/s
垂直分辨率	14 bits
最大频率	50 MHz
波形	正弦波, 方波, 三角波, 脉冲波, 噪声, Butterworth, X^2和EOG等28种内建波形
內建 ARB 波形	指数上升/下降波形, Sin(x)/x波形, 阶跃波波形等, 共计28种内置波形
输出范围	2 mVpp to 10 Vpp, HighZ ; 1 mVpp to 5 Vpp, 50 Ω
输出分辨率	1 mVpp 或 5 bits
输出精度	± ( 1 % of setting + 1 mVpp）（typical 1 kHz sine, 0 V offset）
偏移范围	±2.5 Vpk - Amplitude Vpp/2 (≤50 MHz), High Z ; ±1.25 Vpk - Amplitude Vpp/2 (≤50 MHz), 50 Ω
偏移分辨率	1 mVpp
正弦波
频率范围	1 µHz to 50 MHz
平坦度	≤10 MHz : ±0.3 dB ; ≤50 MHz : ±0.5dB
谐波失真	典型值（0 dBm）; DC 至1 MHz：<-65 dBc ; 1 MHz 至50 MHz：<-50 dBc
Stray (非谐波)	典型值（0 dBm）; ≤10 MHz：<70 dBc ; >10 MHz：<70 dBc + 6c/倍频程
总谐波失真	<0.2 %, 10 Hz to 20 kHz, 1 Vpp
S/N 比率	40 dB [9]
方波/ 脉冲波
频率范围	方波 : 1 µHz to 20 MHz ; 脉冲波 : 1 µHz to 10 MHz
上升/下降时间	<15 ns
Overshoot	<5 %
占空比	0.1 % to 99.9 %
最小脉冲宽度	64 ns
抖动	200 ps +25 ppm
三角波
频率范围	1 µHz to 1 MHz
线性度	<the 1 % of maximum output (typical value 1 kHz, 1 Vpp, symmetry 50 %)
对称性	0 % to 100 %
其他
多国语言菜单	Available
操作环境	工作温度 : 0 °C to 40 °C ; 存贮温度 : -20 °C ～ +60 °C ; 相对湿度 ≤ 90 %
线路电压范围	电源 : AC 100 V to 240 VACRMS, 50 to 60 Hz ; 耗电 : 不带信号源 <35 W, 带信号源 <50 W
尺寸 & 重量	325 (W) × 209.5 (H) × 111.5 (D) mm ; Approx. 3.2 kg

Note：

[1] 在以下情况下可提供 500 MHz 带宽：在每一对通道（CH1/CH2 和 CH3/CH4）中，仅允许启用一个通道
[2] 500 µV/div 是对1 mV/div 的数字放大
[3] 只限于四通道机型，两通道最高实时采样率需符合以下情况之一：CH1和CH2 的只能其中一个通道开启，并且CH3 和CH4 只能其中一个通道开启
[4] 频宽350 MHz和500 MHz：单通道最大500 Mpts，双通道250 Mpts；频宽250 MHz：最大100 Mpts
[5] 测试条件：单通道，1 k存储深度
[6] 测量功能支持光标,在测量菜单的设置中
[7] 100 MB记录长度以内，可存到内存，100 MB以上需存到外接U盘或外接硬盘
[8] 不带信号发生器：要求适配器或电池支持12V 的握手协议，功率满足36W；带信号发生器：要求适配器或电池支持12V 的握手协议，功率满足48W
[9] 10 MHz, 0 dBm条件下测试

配件

电源线 x 1, USB Cable x 1, BNC Cable x 1(GDS-2254HG, GDS-2354HG, GDS-2504HG), Probe x 4

订购信息

GDS-2254HD 250 MHz，4 通道，数字储存示波器
GDS-2354HD 350 MHz，4通道，数字储存示波器
GDS-2504HD 500 MHz，4 通道，数字储存示波器

GDS-2254HG 250 MHz，4通道，数字储存示波器，50MHz任意波信号发生器

GDS-2354HG 350 MHz，4 通道，数字储存示波器，50MHz任意波信号发生器

GDS-2504HG 500 MHz，4通道，数字储存示波器，50MHz任意波信号发生器
