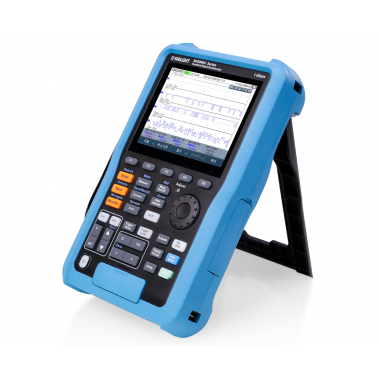

产品简介

SHS800X系列手持示波表以其高性价比和出色的性能赢得了市场的广泛认可。该系列提供70 MHz至200 MHz的带宽选择，适合多种应用场景。其双通道设计结合1 GSa/s的采样率和12 Mpts的存储深度，确保了信号的完整性和准确性。

此外，SHS800X系列还集成了电压、电流、电阻等八种常见万用表功能，为用户带来更加便捷的测试体验。超长电池续航和紧凑的机身设计，使其成为工程师们随身携带的理想选择。

主要特性

集示波器，万用表，波形记录仪，测量值记录仪，协议分析，FFT频谱分析仪于一体
带宽70 MHz、100 MHz、200 MHz，存储深度12 Mpts，采样率1 GSa/s
SPO数字荧光技术，波形刷新率10 万帧/秒（Sequence模式下可达40 万帧/秒）
重量仅为1.75 kg，标配便携式单肩包，能轻松装入多种探头以及配件
基于硬件实现的真有效值万用表
新款锂电池，容量6900 mAh，续航时间达到5.5 小时
防尘防水级别达到IP51 级

多能合一

鼎阳SHS800X系列手持示波表是集示波器，万用表，记录仪，频谱分析，协议分析等功能于一体的多功能示波器，广泛应用于研发、生产、维修等领域。
示波器：采用鼎阳SPO数字荧光示波器技术，刷新率达40 万帧/秒，数字触发技术让波形显示更加稳定。标配5种广泛应用于嵌入式以及汽车行业串行协议的解码功能。
万用表：基于硬件实现的真有效值测量，不仅可以测量多种参数值，还可以绘制示波器和万用表测量值的趋势图。
记录仪：在25 kSa/s采样率下，可记录并回放波形长达22 小时。

产品参数

模拟带宽

70 MHz, 100 MHz, 200 MHz

通道数

最高实时采样率

1 GSa/s

垂直分辨率

8-bit

最大存储深度

12 Mpts

最高波形捕获率

400,000 wfm/s

屏幕尺寸

5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480

一般特性

界面显示	5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480
供电方式	本机电池供电或外接直流适配器供电，内置可供电锂电池：6900 mAh 电池供电约5.5 小时外置适配器：100-240 V 50/60 Hz输入9 V、4 A输出
机身尺寸	276 mm * 168 mm * 68 mm
配件	无源探头两根、电源线、直流适配器、万用表笔

示波器部分

	SHS807X	SHS810X	SHS820X
带宽	70 MHz	100 MHz	200 MHz
最高实时采样率	单片1 GSa/s ADC芯片，通道交织时采样率1 GSa/s，通道全部开启时，每通道采样率500 MSa/s
通道数	2示波器通道，1万用表接口
最大存储深度	通道交织模式12 Mpts/CH，非交织模式6 Mpts/CH
最高波形捕获率	400,000 帧/秒 (Sequence 模式)
触发类型	边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
解码类型（标配）	IIC， SPI， UART， CAN， LIN
记录仪	波形记录仪，最大记录采样率25 kSa/s，最小采样率1 Sa/s
记录仪	测量值记录仪，最大记录间隔 10 分钟，最小记录间隔0.1 秒.最多可同时记录4 组
接口	USB Host， USB Device
最大安全输入电压（示波器）	BNC 信号端到保护地之间 CATII 300 Vrms BNC 接地端到保护地之间 CATII 30 Vrms BNC 信号端到BNC接地端之间 CATII 300 Vrms
最大安全输入电压（万用表）	CATIII 300 Vrms， CATII 600 Vrms
探头	PP510	PP510	PP215
显示屏	5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480
重量	净重1.75 kg，毛重3.5 kg

万用表部分

分辨率	6000 Counts
直流电压测量	60 mV 600 mV-600 V 1000V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
交流电压测量	60 mV 600 mV-600 V 750V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
直流电流测量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
交流电流测量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
电容测量	40 nF 400 nF-400 μF	±5%±50 digit ±5%±5 digit
电阻测量	600 Ω-6 MΩ 60 MΩ	±1%±5 digit ±4%±5 digit
导通	电阻 < 50 Ω时，蜂鸣器鸣叫
二极管测试	0-2 V
