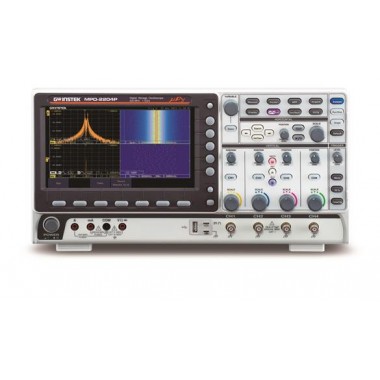

固纬GWINSTEK MPO-2000多功能可编程示波器

MPO-2000多功能可编程示波器

• MPO-2000P: 200MHz; 4CH/2CH MPO-2000B:100MHz;4CH/2CH

• Python脚本控制功能

• 500MHz双通道频谱分析仪

• I²C/SPI/UART/CAN/LIN串行总线触发和解码功能

• MPO-2000P:CAN-FD、USB 2.0(全速)、FlexRay、USB-PD、I²S数字解码

• MPO-2000B: CAN-FD、USB 2.0(全速)数字解码

• MPO-2000P:支持USB HID协议,可连接键盘、鼠标和扫描枪

• MPO-2000P:支持USB Host CDC-ACM协议,可控制其他固纬仪器

• 双通道25MHz AWG; DMM

• 电源: 双通道输出,1V至20V连续可调(0.1V步进)

MPO-2000系列是多功能可编程示波器。除了示波器功能，它还具有频谱分析仪、任意波发生器、数字万用表和直流电源的功能。除了五合一的多功能架构，我们还在MPO-2000中创新性地引入了Python脚本功能，用户可以在没有PC的情况下通过设置单台设备或多台设备来控制小型自动化测试系统。

MPO-2000系列提供基础版(B)和专业版(P)。在带宽方面，基础版为100MHz，专业版为200MHz，主要区别在于专业版提供了更大内存和更多系统资源，可处理更长波形数据。该系列支持USB CDC设备控制，以满足多台设备协同测试的需求，同时提供Python GUI库，允许用户修改内置的Python APP或编写自己的程序，如曲线绘制和GUI操作菜单，并打包成第三方开发的Python程序。基础版提供了可执行的demo程序(包括带有USB设备控制和GUI的程序)和第三方提供的Python程序。此外，专业版提供更多样化的总线解码功能，包括FlexRay、USB-PD和I²S。标准配置中包含大量总线解码功能，用户无需付费即可获取这些功能，使MPO-2000更具竞争力。

MPO-2000P内置Python GUI库。用户可以以更低的成本搭建自己的测试系统。示波器中内置了多种可执行的Python应用程序。价格合理的一体化仪器是测试和测量自动化教学课程、生产线的小规模自动化测试、用于质量保证的部件公差测试以及多样化的测试应用的理想选择。希望MPO-2000的推出能够解决用户对产品测试的可重复性和多样性的需求，并能够提高用户对简单重复工作的效率，满足单机程序控制或将测试结果上传到云端的需求。也希望MPO-2000可以在竞争激烈的示波器市场中开拓新市场，提高示波器的整体竞争力。

为什么我们选择将Python导入示波器？在2022年GitHub上的顶级编程语言调查中，Python仅次于JavaScript，在最受欢迎的编程语言中排名第二。Python的用户数量持续增长，进入门槛很低，已经成为一种越来越常见的编程语言，因此我们选择将Python导入示波器以扩展其程序控制应用程序。

目前安装在MPO-2000上的Python APP包括以下几类：BJT输出特性曲线；LC振荡电路的频率和温度特性曲线；熔断器耐久性试验；LED正向偏置特性曲线及条形码扫描仪测量应用。

如果用户想要修改或调用绘图库的脚本，他们必须购买Pro版本来自行修改程序，以满足不同DUT的测试。此外，其他制造商也可以使用示波器内置的AWG功能来达到类似的效果，但这种AWG的电压和功率太小，实用性较低。单个MPO-2000可以满足适用于20V以下电压的零件的IV测试要求。

MPO-2000是五合一仪器，提供七种创新功能以扩展各种应用。这七个创新功能包括Python脚本执行、元件测试仪I-V曲线、MQTT协议、串行总线解码、频谱图、Python GUI库*和USB CDC-ACM USB*。(*：仅限专业版)。

配件

标准配件：

电源线，无源探头，GTL-110 BNC-BNC线*2，GTL-105A 鳄鱼夹测试引线，GTL-207

GTP-100-4：100MHz(10:1/1:1)Switchable passive probe for MPO-2102B/2104B(one per channel)

GTP-200B-4 : 200MHz(10:1/1:1)Switchable passive probe for MPO-2102P/2104P(one per channel)

选购配件：

• MP2-PRO: 基本版升级至专业版

• GDP-025: 差分探头, 25M High Voltage Differntial Probe

• GDP-050: 差分探头, 50M High Voltage Differntial Probe

• GDP-100: 差分探头, 100M High Voltage Differntial Probe

•
