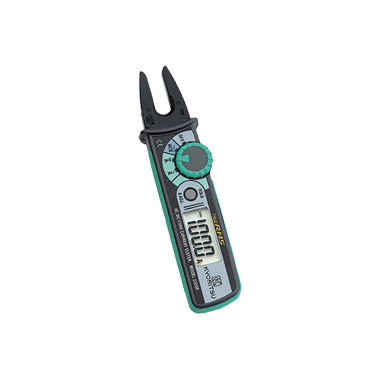

日本共立 MODEL 2300R叉形电流表

真有效值测量.
• “非接触式” 电压感知功能,可以通电时进行检测.
• 只需按一次键，直流电流可以实现调零功能.

KEW 2300R 可用于拥挤的接线箱中，其中电缆非常短，并且空间有限，无法使用传统的钳形表夹紧电缆.

真有效值 (平方平均数) 测量值

当负载电流不受失真影响时，平均值型和真有效值（均方根）钳形表显示的值几乎相同，约为10安，其波形与上述显示样品相同。然而，当负载电流受到逆变器等失真的影响时，平均值型钳位计显示为5.5A而不是9.7A，真有效值钳形表显示为7.9A而不是9.7A，波形不规则。因此，推荐使用真有效值型钳形表测量带有逆变器控制装置的设备。
由于晶闸管、逆变器和其他节能控制器在最近的电气布线中的应用，电流波形通常包括谐波成分，并且与正弦波（50/60Hz）相比会发生失真。
Kyoritsu真有效值测试仪能够使用均方根测量失真波形，因为波形是在内部连续计算的。相反，当使用平均值测试仪进行测量时，由于测试仪无法连续跟踪失真的波形，因此测量值会产生错误。

（与真有效值测试仪相比，平均值的测量值在某些情况下会产生30%以上的误差。）
