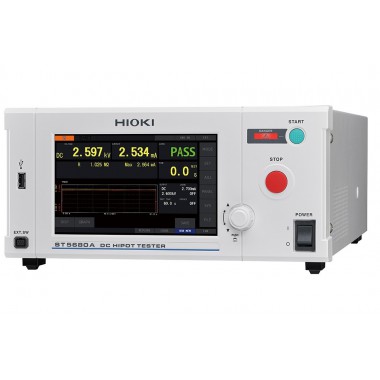

直流耐压绝缘电阻测试仪ST5680A

智能波形技术，守护安全测试直流耐压分析，加速 EV 电池品质升级

ST5680A 是一款专为EV电池设计的直流电压测试仪。适配国际标准·接触检查·波形记录与分析（智能波形）三大核心技术，实现电池电芯、模组及电池包的绝缘性能评估，提供从研发至生产线统一的绝缘测试。

● 适配EV电池绝缘测试的国际标准
● 通过接触检查功能降低False PASS
● 无需额外设备即可实现接近实际生产线条件的波形分析
●配备多种辅助功能，确保高压测试安全、稳定、高效

基本参数

精度保证期 1 年

详细的测量精度、温度系数及输入/输出信号规格，请参阅说明书或样本。

主要功能	直流耐压测试，绝缘电阻测试，绝缘击穿电压测试，波形显示功能，ARC检测功能，接触检查功能
使用温湿度范围	0 ℃ ～ 40 ℃，80 % RH或以下（无结露）
适用标准	安全性：IEC 61010 EMC：EN 61326
电源	AC 100V~240V，50Hz/60Hz
功耗	约180 VA（电源电压220V，直流耐电压测试模式，测试电压2.5kV，负载电流5mA［负载电阻 500kΩ］时）
最大额定功率	800 VA

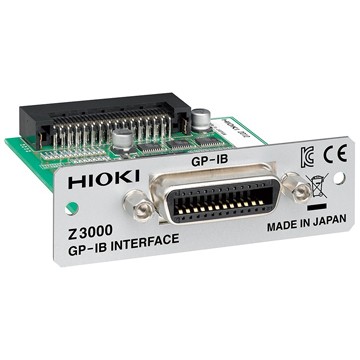

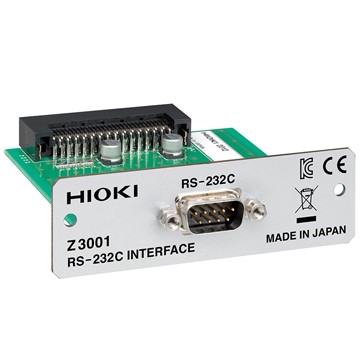

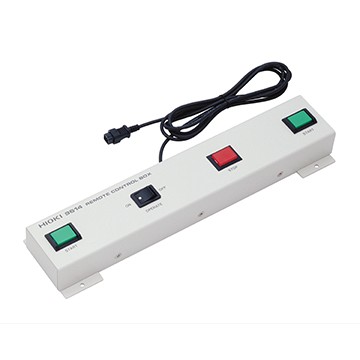

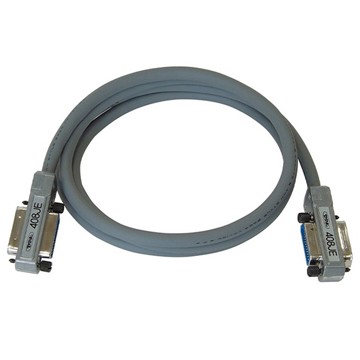

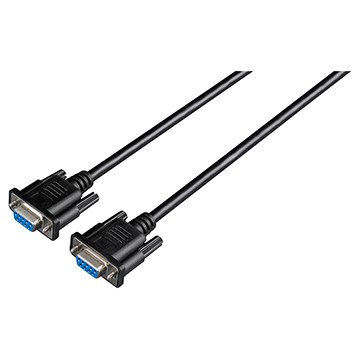

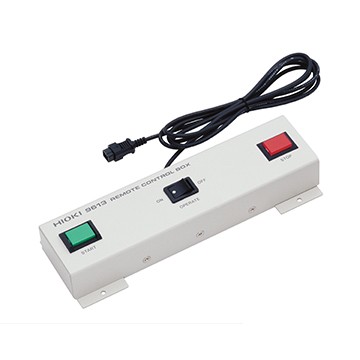

接口	通讯：USB，LAN，EXT. I / O 选件：RS-232C（Z3001），GP-IB（Z3000）存储：U盘
尺寸・重量	约 305 (W) x 142 (H) x 430 (D) mm（不含突起物）约 10.4kg
附件	电源线 × 1、EXT. I/O 用公头连接器 × 1、EXT. I/O 用连接器护盖 × 1、EXT. I/O 用联锁解除治具 × 1、启动指南 × 1、使用注意事项（0990A903）× 1

各项测试・功能

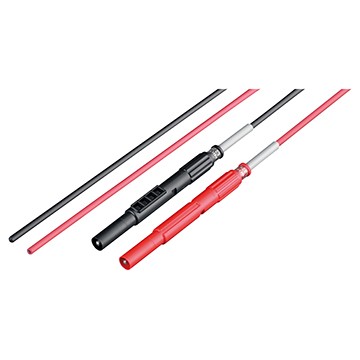

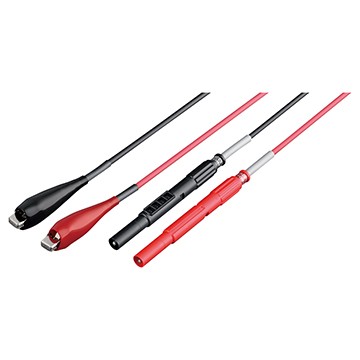

直流耐压测试	・输出电压 : DC0.010kV ~ 8.000kV ( 1V 分辨率 ) ・输出设定精度：±20V（3kV 以下、无负载时) 设置值的±0.4% ±8V ( 3kV以上、无负载时) ・输出电流 / 截止电流 : 最大20mA（测试电压 50V 以上 ) ・电流精度 : ±1.5%rdg.（代表值，详细请参阅使用说明书或目录) ・最小分辨率：0.001μA ・测试时间：0.1s～999s，连续（Timer OFF）・电压上升/下降时间：0.1s～300s / 0.1s～300s，OFF ・测试模式：W → IR，IR → W，程序测试
绝缘电阻测试	・输出电压：DC10V～2000V（1V分辨率）・输出设定精度：±20V（无负载时）・电阻值显示范围：100.0kΩ～200.0GΩ（0.01kΩ分辨率）・精度保证范围：100.0kΩ～99.99GΩ ・电阻精度：±1.5 % rdg.（各量程的详细精度请参阅使用说明书或产品样本）・测试时间：0.1s～999s，连续（Timer OFF）・电压上升／下降时间：0.1s～300s／0.1s～300s，OFF
BDV测量（绝缘击穿电压测试）	・测试方式：连续升压测试，逐级升压测试・测量内容：绝缘击穿电压（kV）、绝缘击穿强度（kV/mm）・设定参数：初始电压、结束电压、升压速率、ARC检测、电极间距、电流上限值
波形显示功能	・波形显示内容：电压、电流、绝缘电阻・采样速度：最高500kS/s ・波形显示长度设定：0.5s～128s（9档）・存储容量：512K 字
ARC 检测功能	・检测方式：监控测试电压的变化・设定内容：测试电压变化率1%～50%
接触检查功能	・检测方式：电容测量法・设定内容：阈值（电容）设置1.0nF～100.0nF
存储功能	・波形及图形保存：保存位置：U盘保存格式：BMP、PNG、CSV文件・面板保存功能：直流耐压测试 / 绝缘电阻测试 : 最多 64 组 BDV测量 : 最多 10 组程序测试 : 最多 30 个（最多 50 步）・数据保存功能：将测量值保存至内存，最多32,000个
判定功能	·判定内容：判定为PASS，判定为FAIL（UPPER FAIL，LOWER FAIL） ·判定结果支持通过 I/O 及通信接口的外部输出
与安全性及操作性相关的功能	・联锁：与外部装置联动而切断输出的功能・自动放电：测试结束后通过内部回路自动放电，确保残留电压低于30V ・电压限制：可在0.010kV至8,000kV范围内设定上限电压・自动量程：根据测量值自动切换量程范围・面板保存：保存及调用测试条件・自检、按键锁定、命令监控、I/O HANDLER
