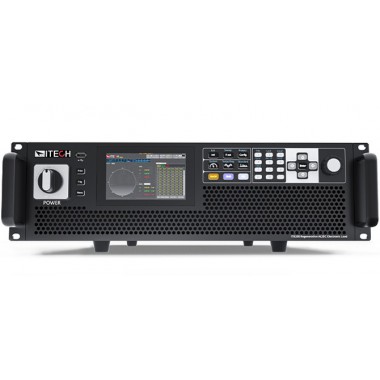

IT8200系列 回馈式交/直流电子负载

产品特点

采用碳化硅(SiC)技术
♦ 高功率密度，3U可达15kVA，1U/2U可达6kVA
♦ 量测Vrms/Arms/Freq/CF/PF/UTHD/ITHD/±Vpeak等16项参数
♦ 主从均流，并机可达960kVA
♦ 高效的能量回馈
♦ 电压可达350 VL-N
♦ 支持单相/三相/反相，反相模式下可扩展至200%额定电压
♦ 频率：16-500Hz
♦ 支持NORMAL/LIST/SWEEP，任意一种模式均可以叠加Surge&Sag功能
♦ 内建丰富的波形数据库
♦ 触摸屏设计，简洁的UI界面
♦ 内置USB/CAN/LAN/数字IO接口，选配GPIB/模拟量&RS232接口

♦ AC模式下支持CC/CP/CR/CS/CC+CR/CE多种工作模式

♦ CE模式可以模拟单相整流RLC和并联RLC等14种电路拓扑

♦ DC模式下支持CC/CR/CP/CV等9种工作模式
♦ AC模式下支持整流和非整流两种模式
♦ 可调节波峰因数：1.414 ~ 5.0
♦ 支持相移功能，范围为-90 º~90 º *1
♦ 单位功率因数1功能可以使电流波形随电压波形变化，功率因数尽可能接近为1

♦ 三相AC模式下支持Y和Δ两种接入方式

♦ 最高可达50次电压/电流谐波分析，内置IEC 61000-3-2/3-12法规测试 ；同时可以进行电流谐波模拟 *2

♦ 支持抽载与卸除角度控制，0-359°全范围都可设定
♦ 多种保护功能，包括自动清保护、瞬时过电压保护POVP、瞬时过电流保护POCP、欠电压保护UVP、软件看门狗等
♦ 支持CANopen*3、Modbus、LXI、SCPI等多种通讯协议

*1 开启整流功能后，相移的设置范围受峰值因数的约束

*2 基波≤60Hz

*3 即将发布

产品功能与优势

回馈式交/直流负载

作为一款全新的回馈式交流电子负载，IT8200系列回馈效率高达88%，无论是在交流模式下还是在直流模式下，都可以将待测物在测试中所产生的能量经由高额回收后再厂内直接利用，而非以热能的形式消耗掉，为用户提供“绿色节能”的解决方案。

单相、三相、反相操作模式

IT8200系列具备非常灵活的操作模式，通过面板菜单可任意选择单相、三相、反相模式。350V的设备在反相模式下，用户可获得最高700V的单相电压，功率保持为原来的2/3。在三相模式下，用户通过机器面板就可以选择实现Y型和Δ型的连接方式，Y型接法时支持C相缺相功能。自由灵活的搭配，满足多元的测试需求。

多样的操作模式

IT8200系列在交流模式下可以开启Rectified整流功能，使负载工作在第一和第三象限，电压和电流始终同向。此时，用户可以选择波形完整性，包括全波，正半波，负半波。

波峰因数CF 1.414-5.0

波峰因数表示波形的极端峰值。对于需要纯正弦波的应用，就希望负载端电流波形的CF值为1.414或尽可能接近。但是在实际应用中，负载端电流波形的波峰形态可能会变的很尖，其CF往往大于1.414，此时正弦波的起始点从0度开始正向度数偏移。所以用户需要去校正波形。IT8200的波峰因数(CF) 值可以从 1.414调整到5.0，同时还允许用户从-90 º~90 º设置相移角度，校正结果幅度，使 RMS 值保持不变。从而更为精准的仿真出现场测试条件，以确保被测单元 (UUT) 的可靠性。
