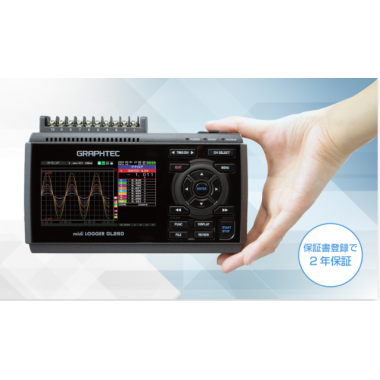

图技GRAPHTEC midi LOGGER GL260 A 10通道便携式记录仪

品牌：日本图技GRAPHTE

型号：GL260代替原型号GL240

产品描述：日本图技GRAPHTEC midi LOGGER GL260 10 通道便携式记录仪,通道绝缘多功能输入、快速数据记录及无线测量。可以同时采样电流，温度，湿度，脉冲，逻辑，压力等物理信号。标配8G的内置,8的内置Flash闪存。机器外接SD卡最大还可以32G存储空间。通过设定接口和信号类型，可轻松操作。新增远程操作、警报历史查看和强大通道运算功能。内存不足时自动删除旧文件。无线LAN单元可选访问点或站点模式，但使用时不能装载SD卡。CSV格式保存时，仅在高速采样时可使用备份功能。

日本图技GRAPHTEC midi LOGGER GL260A 10 通道便携式记录仪介绍：

输入通道与测量范围：

• 多通道输入：具有 10 个模拟输入通道，可对多种物理信号进行测量，比如电流、温度、湿度、脉冲、逻辑、压力等。每个模拟输入通道都相互独立且电气隔离，这种设计提高了测量的准确性和稳定性，允许在复杂的电气环境下进行精确测量。

• 宽电压测量范围：电压测量范围为 ±20mv 到 ±100v，涵盖了多种电压信号的测量需求，可适应不同的测量场景。

• 支持多种热电偶：支持 K、J、E、T、R、S、B、N、C 等多种类型的热电偶，能够准确测量温度信号，为温度监测和控制提供了有力的支持。

• 采样速度与存储能力：

• 高速采样：通过减少通道数量，可实现最快 10ms 的高速采样间隔，能够快速捕捉瞬间变化的信号，满足对动态信号的测量需求。

• 大容量存储：标配约 8GB 的内置非易失性内存，并且外部存储器插槽支持 SDHC 兼容的 SD 卡，最大可扩展至约 32GB 的存储空间，可长时间记录大量的数据。

• 数据记录与传输：

• 多种数据格式：收录的数据文件可以保存为 GBD 或 CSV 格式，方便用户进行数据的查看、分析和处理。

• 灵活的数据传输方式：配备 USB2.0 接口，方便与电脑连接进行数据传输和管理。此外，还可选配无线 LAN 单元，支持 “接入点” 和 “站点” 模式，能够根据不同的使用环境在 PC 或智能设备上进行无线测量和数据查看，方便用户进行远程监控和操作。

• 其他功能特点：

• 强大的触发功能：数据记录的开始和停止可以根据多种触发条件进行设置，如模拟和脉冲 / 离散信号电平、报警、日期、时间、星期几等，并且触发器可以设置为仅一次触发或自动重复触发，适应各种复杂的测量场景，确保能够准确记录所需的数据。

• 直观的显示与操作：配备 4.3 英寸的 TFT 彩色液晶显示屏，具有较高的显示饱和度和良好的可视性，菜单设计简化且直观，方便用户进行操作和设置。同时，还具有帮助二维码显示功能，方便用户快速获取相关的操作指南和信息。

• 新增功能：具有报警历史功能，可记录报警发生和取消的日期 / 时间历史，方便用户查看和分析；增强的通道计算功能，有专用的计算通道和系数设置，支持两种类型的计算，提高了数据处理的能力。

Item		Description
Number of analog input channels		10 channels
External input/ output (*1)	Input	Trigger or Sampling (1 channel), Logic/Pulse (4 channels) Voltage range: Up to 24V (common ground) Signal type: Voltage, Open collector, Contact (relay) Threshold: Approx. + 2.5 V (Hysteresis: Approx. 0.5V (2.5V to 3V))
	Output	Alarm (4 channels) Output signal: Open collector (pull-up to 5V by 10kΩ resistor) <Maximum rating of the output transistor> Voltage: Max. 30V Current: Max. 0.5A Collector dissipation: Max. 0.2W
Sampling interval		10 ms to 1 hour (10ms to 50ms: voltage only, Minimum interval varies by number of channels used.), External signal (*1)
Time scale of waveform display		1sec. to 24 hour /division
Trigger, Alarm function	Trigger action	Start or stop capturing data by the trigger
	Repeat action	Off, On (auto rearmed)
	Trigger source	Start: Off, Measured signal, Alarm, External, Clock, Week or Time Stop: Off, Measured signal, Alarm, External, Clock, Week or Time
	Condition Setting	Combination: OR or AND Analog signal: Rising (High), Falling (Low), Window-in, Window-out Logic signal: Pattern (combination of each input signal in high or low) Pulse (number of count): Rising (High), Falling (Low), Window-in, Window-out
Pulse input function	Measurement mode	Rotation count (RPM) mode Accumulating count mode Instant count mode
	Maximum number of pulse inputs	Maximum input frequency : 50kHz Maximum number of count : 50kC/sampling (16-bit counter)
Interface to PC		USB (Hi-speed), WLAN (using B-568 option) * B-568 is available in limited region.
Storage device	Internal	Built-in 8GB Flash Memory (*2)
	External	One SD card slot (Support SDHC memory card, up to 32GB) (*2)(*3)
	Saved contents	Captured data, Setting conditions, Screen copy
Display		4.3-inch TFT color LCD (WQVGA: 480 × 272 dots)
Operating environment		0 to 45 ºC, 5 to 85 % RH (non condensed) (When operating with battery pack 0 to 40 ºC, charging battery 15 to 35 ºC)
Power source	AC adapter	100 to 240 V AC, 50/60 Hz (1 pc of adapter is attached as standard accessory)
	DC power	8.5 to 24 V DC (DC drive cable (option B-514) is required)
	Battery pack	Mountable battery pack (battery pack (option B-573): 7.2V DC, 2875mAh)
Power consumption		Max. 36 VA (Rating under maximum power consumption using the AC adapter, with LCD display on, and battery pack being charged.)
External dimensions (W x D x H)		Approx.188 x 117 x 42 mm (excluding projections)
Weight		Approx. 500 g (excludes AC adapter and battery pack)
