德国EPK QuintSonic T（2+2）超声波涂层测厚仪

QuintSonic T（2+2）超声波涂层测厚仪

产品型号：QuintSonic T（2+2）

德国EPK QuintSonic T（2+2）超声波涂层测厚仪

德国EPK QuintSonic T（2+2）超声波涂层测厚仪作为QuintSonic 7（2+2）的PAD版，可以测量塑料，金属，木头，玻璃和陶瓷上的油漆，塑料覆层的厚度。一次可以无损地测出8层覆层的厚度。采用创新技术的QuintSonic T是一个可以准确测量GRP(热固性塑料或玻璃钢）和CRP（低温钢）工件厚度的测厚仪。

QuintSonic T（2+2）超声波涂层测厚仪-原理

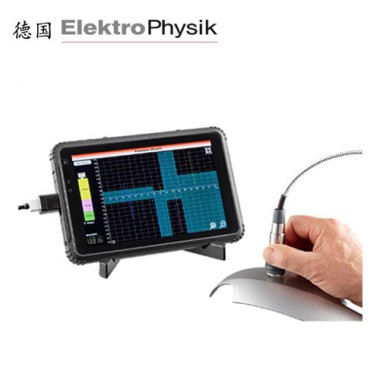

QuintSonic T 配有一个用于覆层厚度测量的智能超声波传感器，该传感器连接到一个工业平板电脑作为评估单元。传感器既充当发射器又充当接收器，其中超声波脉冲通过耦合介质被传输到涂层系统中，并且在各覆层的界面处反射的信号被接收。通过评估这些超声脉冲的穿透时间并将其转换为相应的层厚度。

QuintSonic T（2+2）超声波涂层测厚仪-评估

方便的测试和数据管理软件不仅可以直接显示A扫描，还可以在平板显示器上分析回波信号。此外，用户可以轻松地编辑和设置所有可用参数。此外，该软件允许存储单个A型扫描图，以便随后调整例如剪切域或屏蔽域。测量值的全面数据管理功能是以文本和Excel格式输出数据，并以pdf格式创建完整的测量报告。描述性文本和照片的集成支持测量数据的文档化。

QuintSonic T（2+2）超声波涂层测厚仪- 特点

• 传感器集成数字32位信号处理（SIDSP^®），可快速评估测量信号，具有高精度和可重复性。

• 每分钟超过40个测量值：开始，等待1秒，完成。

• 仅5毫米的测量面积就可以对微小和弯曲的零件进行采集测量。

QuintSonic T（2+2）超声波涂层测厚仪-应用

QuintSonic T（2+2） 是一种超声波测量系统，用于测量以下基材上油漆、瓷釉和塑料覆层厚度：

– 塑料

– 金属

– 木材

– 玻璃

– 陶瓷

– GRP 和 CRP

一次测量，最多可显示8层涂层厚度。QuintSonic T （2+2）提供了广泛的行业应用，例如在汽车行业、飞机制造和许多其他制造行业分支。

QuintSonic T（2+2）超声波涂层测厚仪-技术参数

QuintSonic T（2+2）超声波涂层测厚仪-标准配置

– QuintSonic SIDSP^® 探头

– SIDSP^® 探头连接线

– 配备评估软件的工业平板电脑

– 平板电脑支架

– 中文操作手册

– 标准板(一层)

– 塑料手提箱

– 1 瓶蒸馏水, 3.38 oz

– 1 耦合凝胶, 7.05 oz
