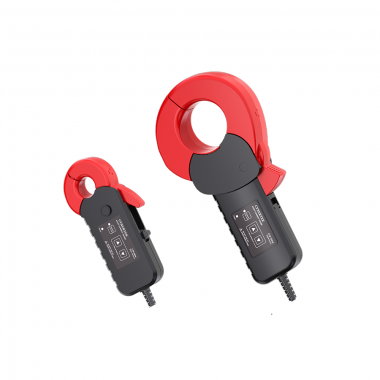

知用 CTB501C高精度电流探头

额定电流

AC/DC 20A

AC/DC 200A

AC/DC 500A

AC/DC 500A

AC/DC 1000A

DC 2000A

AC 2000APk

带宽

1MHz

600kHz

500kHz

100kHz

50kHz

50kHz

电流传输比

0.1V/A

10mV/A

4mV/A

4mV/A

2mV/A

1mV/A

最大输入电流

参考 电流额定值VS频率曲线

精度

参考 精度列表说明

使用温湿度范围

-40℃~85℃,80% RH以下（没有结露）

-40℃~60℃,80% RH以下（没有结露）

保证精度范围

0℃~40℃,80% RH以下

温漂系数

-40℃~0℃﹑40℃~85℃

幅度灵敏度：±0.02% rdg./℃以下

偏置电压：≤±0.01% f.s./℃

-40℃~0℃﹑40℃~60℃，幅度灵敏度：±0.02% rdg./℃以下，

偏置电压：≤±0.01% f.s./℃

可测量导体直径

Φ20 mm以下

φ50 mm以下

导体位置影响

±0.1%rdg.以下(20A输入,DC-100Hz，使用外径为5mm的线材情况)

±0.1%rdg.以下(100A输入，DC-100Hz，使用外径为5mm的线材情况)

±0.1%rdg.以下(100A输入，DC-100Hz，使用外径为5mm的线材情况)

±0.2%rdg.以下(100A输入DC-100Hz，使用外径为10mm的线材情况)

±0.2%rdg.以下(1000A输入，50Hz/60Hz，使用外径为30mm的线材情况)

±0.2%rdg.以下(1000A输入，50Hz/60Hz，使用外径为30mm的线材情况)

供电方式

A系列搭配CTB104/A使用，B系列使用12V适配器，C系列为雷莫接口

电源容量

± 200mA 以 下(20A/45Hz 测量，± 12V 供电)

± 250mA 以 下(200A/45Hz 测量，± 12V 供电)

± 300mA 以 下(500A/45Hz 测量，± 12V 供电)

± 300mA 以 下(500A/45Hz 测量，± 12V 供电)

± 300mA 以下(1000A/45Hz 测量，± 12V 供电)

± 600mA 以 下(1000A/45Hz 测量，± 12V 供电)
