品牌：: 知用

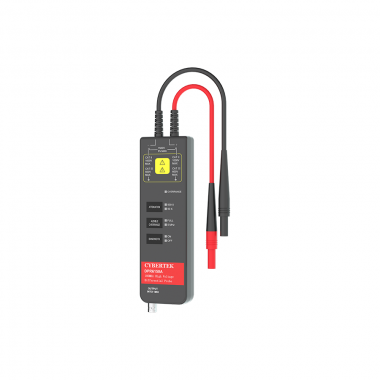

DPR6070A(700Vpk/100MHz）

带宽(-3dB) 100MHz

上升时间 ≤3.5ns

1. 概述

DPR6000A系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到100MHz，满足了大部分测试系统的需要。探头具有RS232串口通讯功能，和我司智能探头控制器OT7052搭配使用时，客户在PC电脑端通过智能探头服务器读取探头的状态、控制探头切换量程、带宽、过载消音功能等。OT7052有效解决自动测试系统中多达52个智能探头的供电和通讯控制的问题。

DPR6000A系列丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。电子轻触式按键，使得使用寿命更长。具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍）测量被测电路波形。自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。

电气规格

型号		DPR6070A		DPR6150A		DPR6350A		DPR6700A
带宽(-3dB)		100MHz
上升时间		≤3.5ns
精度		±2%
量程选择(衰减比)		10X/100X		50X/500X		100X/1000X		100X/1000X
最大差分测量电压 (DC + Peak AC)		10X	±70V	50X	±150V	100X	±350V	100X	±700V
		100X	±700V	500X	±1500V	1000X	±3500V	1000X	±7000V
共模电压(DC + Peak AC)		±700V		±1500V		±3500V		±7000V
最大差模电压VS频率曲线		参考图1		参考图2		参考图3		参考图4
最大输入对地电压（Vrms）		450V CATII 600V CATI		600V CATIII 1000V CATII		600V CATIII 1000V CATII		1000V CATIII 2300V CATI
输入阻抗	单端对地	2.5MΩ		5MΩ		5MΩ		20MΩ
	两输入端	5MΩ		10MΩ		10MΩ		40MΩ
输入电容	单端对地	＜4pF		＜4pF		＜4pF		＜5pF
	两输入端	＜2pF		＜2pF		＜2pF		＜2.5pF
CMRR	DC	＞80dB		＞80dB		＞80dB		＞80dB
	100kHz	＞60dB		＞60dB		＞60dB		＞60dB
	1MHz	＞50dB		＞50dB		＞50dB		＞50dB
噪声(Vrms)		10X	＜25mV	50X	＜50mV	100X	＜100mV	100X	＜220mV
		100X	＜120mV	500X	＜300mV	1000X	＜600mV	1000X	＜1.2V
过载指示电压阀值		10X	≥70V	50X	≥150V	100X	≥350V	100X	≥700V
		100X	≥700V	500X	≥1500V	1000X	≥3500V	1000X	≥7000V
延时时间	探头主机	10X	8.7ns	50X	8.5ns	100X	8.2ns	100X	8.9ns
		100X	8.1ns	500X	7.5ns	1000X	7.4ns	1000X	6.6ns
	BNC线(1m)	5ns
带宽限制(5MHz)		≥-3dB@5MHz
过载指示灯(红灯)		有
过载报警声		有(可选择关闭)
自动保存功能		有
偏置可调功能		有（进入测试模式下调整）
终端负载要求		≥100kΩ
供电方式		OT7052
安全符合标准		EN61010-1: 2010
EMC符合标准		EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013
