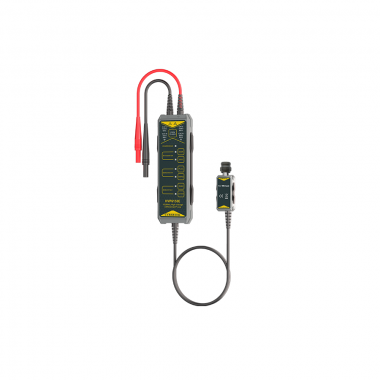

知用 HVP6350E高压差分探头

带宽(-3dB)

100MHz

上升时间

≤3.5ns

精度(读数的%）

±1%

量程选择(衰减比)

50X/500X

100X/1000X

100X/1000X

最大差分测量电压(DC + Peak AC)

50X

±150V

100X

±350V

100X

±700V

500X

±1500V

1000X

±3500V

1000X

±7000V

共模电压(DC + Peak AC)

±1500V

±3500V

±7000V

最大差模电压VS频率曲线

参考图1

参考图2

参考图3

最大输入对地电压（Vrms）

600V CATIII

1000V CATII

600V CATIII

1000V CATII

     1000V CATIII

    1500V CATII

输入阻抗

单端对地

5MΩ

20MΩ

20MΩ

两输入端

10MΩ

40MΩ

40MΩ

输入电容

单端对地

＜4pF

＜4pF

＜5pF

两输入端

＜2pF

＜2pF

＜2.5pF

CMRR

DC

＞80dB

＞80dB

＞80dB

100kHz

＞60dB

＞60dB

＞60dB

1MHz

＞50dB

＞50dB

＞50dB

噪声(Vrms)

50X

＜58mV

100X

＜152mV

100X

＜250mV

500X

＜142mV

1000X

＜430mV

1000X

＜600mV

过载指示电压阀值

50X

≥150V

100X

≥350V

100X

≥700V

500X

≥1500V

1000X

≥3500V

1000X

≥7000V

延时时间

探头主机

50X

15.5ns

100X

15.5ns

100X

15.5ns

500X

14.5ns

1000X

14.5ns

1000X

14.5ns

带宽限制(5MHz)

≥-3dB@5MHz

过载指示灯(红灯)

有

过载报警声

有

自动保存功能

有

自动调零功能

有

偏置电压消除功能

有

终端负载要求

                      ≥100kΩ

电源

USB 5V/2A适配器

安全符合标准

IEC/EN 61010-031:2015+AMD1:2018

EMC符合标准

EN61326-1:2013  EN61000-3-2:2006+A1:2009+A2:2009  EN61000-3-3:2013
