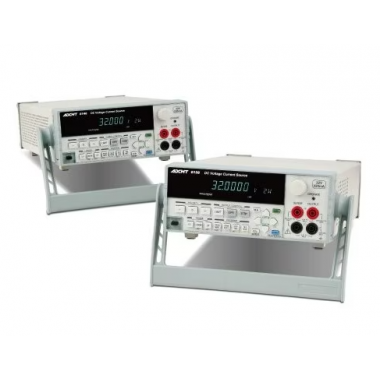

ADCMT 6146 / 6156 直流电压/电流发生器

直流电压/电流发生器
6146 / 6156

• 宽动态范围的电压/电流输出范围
  6146 电压：0～±32.000 V 电流：0～±220.00 mA
  6156 电压：0～±32.0000 V 电流：0～±220.000 ｍA

• 高分辨率的电压/电流产生
  1 μV/100 nA (6146), 100 nV/10 nA (6156)

• 高精度保证 (1年保修)
  基本精度：电压±0.025 % (6146), ±0.015 % (6156)
  　    　         电流±0.03 % (6146), ±0.02 % (6156)

• 支持多台同时运行

• 搭载基于JIS的热电偶热起电动能发生功能 (6156)

6146/6156是半导体、电子元件与模块研发中的特性评估，以及生产线上的特性测试，以及用于仪表和测量仪器校准的最佳精密电压/电流发生器。
本设备采用ADC拥有多年经验的高精密电压/电流发生电路技术设计而成，实现了宽动态范围、高分辨率、高精度和低输出噪声，能够构建更可靠、高吞吐量的测量系统。
此外，本设备采用了许多考虑独立使用和嵌入自动测量系统的功能，提升了用户的易用性。
更进一步，本设备具备基于JIS标准的多种热电偶热电动势发生功能，使得温度计等设备的校准变得更加容易。

高速响应和低噪声的电压/电流输出

6146/6156 的输出电压/电流响应时间较传统设备大幅缩短，最终值进入 ±0.1% 的稳定时间实现了 10 ms 以下。因此，可以大幅缩短零部件和模块的特性评估时间以及自动测试的节拍时间。

此外，输出噪声为100 μVp-p（30 V量程，DC至100 Hz带宽），采用低噪声设计，可提高在半导体和各种传感器等特性评估中的测量可靠性。

为了同步输出多台6146/6156的信号，它配备了用于同步控制的信号线。以下示例展示了如何使用这些控制信号来同步三台6146/6156的扫描动作。通过将【主】的“SYNC OUT”和“OPERATE IN OUT”信号连接到【从】的“TRIGGER IN”和“OPERATE IN OUT”，即可实现多台设备的同步运行。

6156的热电动势输出功能内置了各热电对的温度-热电动势线性化功能，因此只需在6156中设置需要校准的温度，即可轻松完成温度计的校准。

• 将6146/6156用作设备的电源或输入信号。

• 使用数字万用表监测设备的输出电压等。

• 6146/6156和数字万用表能够通过GPIB或USB系统获取长时间的老化数据。

使用6146/6156可对数字万用表及各类仪表进行校准。
通过简单的操作即可对被校准测量仪器的零点、+满量程和-满量程进行校准。

将热电偶作为温度传感器的温度计校准，需要施加与热电偶热电动势相当的直流电压进行校准。
6156能够轻松产生符合JIS标准的各种热电偶的热电动势。在参考接点补偿方面，还具备“室温补偿ON/OFF”功能，只需输入产生温度和室温，即可产生对应任意温度的热电动势。

• 在6156的“热起电动出力”功能中，设置（输入）校准点的温度和工作环境（室温）。

• 6156输出与设定温度相对应的电压。

• 将温度计校准至设定的温度。
