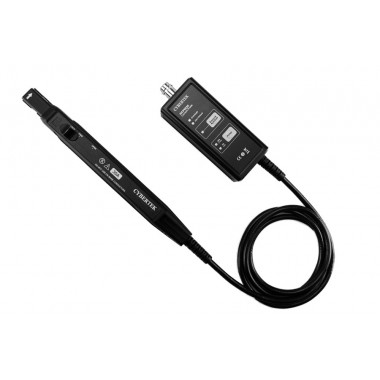

知用 HCP8030高频交直流电流探头

带宽(-3dB)

HCP8030

DC-50MHz(图1.a)

DC-50MHz

(图4)

DC-30MHz

(图7)

HCP8030C

DC-70MHz(图1.b)

HCP8030D

DC-100MHz(图1.c)

HCP8030H

DC-120MHz(图1.d)

上升时间

HCP8030

≤7ns

≤7ns

≤11.6ns

HCP8030C

≤5ns

HCP8030D

≤3.5ns

HCP8030H

≤2.92ns

连续电流

最大值

HCP8030

30Arms（图2.a）

50Arms

(图5)

70Arms

(图8)

HCP8030C

30Arms（图2.b）

HCP8030D

30Arms（图2.c）

HCP8030H

30Arms（图2.d）

峰值电流

50Apk

75Apk

100Apk

量程

5A

1X衰减

7.5A

1X衰减

10A

2X衰减

30A

10X衰减

50A

10X衰减

70A

20X衰减

过流报警值

5A

≥5APk

7.5A

≥7.5APk

10A

≥10APk

30A

≥50APk

50A

≥75APk

70A

≥100APk

电流传输比

5A

1V/A

7.5A

1V/A

10A

0.5V/A

30A

0.1V/A

50A

0.1V/A

70A

0.05V/A

分辨率

5A

1mA

7.5A

1mA

10A

2mA

30A

10mA

50A

10mA

70A

20mA

精度

(DC,45-66Hz最大连续电流)

5A

±1%±1mA

7.5A

±1%±1mA

10A

±1%±2mA

30A

±1%±10mA

50A

±1%±10mA

70A

±1%±20mA

输入阻抗

HCP8030

参考图（3.a）

参考(图6)

参考(图9)

HCP8030C

参考图（3.b）

HCP8030D

参考图（3.c）

HCP8030H

参考图（3.d）

延时

探头主机

14ns

14ns

23ns

BNC(1m)

5ns

终端负载要求

≥100kΩ

供电方式

DC 12V/1A（标配适配器）

绝缘线电压

300V CAT I

安全符合标准

EN61010-1: 2010+A1:2019  EN 61010-2-032:2019

EMC符合标准

EN61326-1:2013  EN61000-3-2:2014  EN61000-3-3:2013
