详细介绍

主要功能

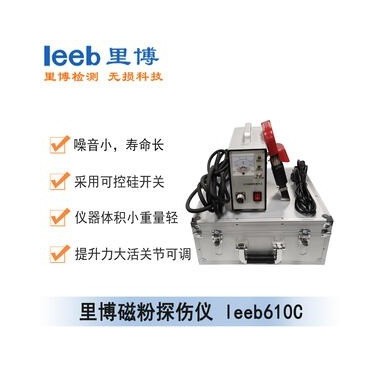

Leeb610C型电磁轭、马蹄式、磁环探伤仪，是利用磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪，它能对多种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力探伤和剩磁法磁力探伤。

仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。

技术参数

结构特点

仪器采用可控硅开关，低电压输出安全，探头采用固定式和外加可调式两种，可调式探头可根据不同部件形状调节极靴间距，并有良好的接触。

A型探头：电磁轭探头，磁化强度大。极距：0～200mm可调，提升力：AC≥4.5kg，DC≥18.1kg。探头具有导磁高、磁化强度大等特点。

E型探头：交叉磁轭探头或旋转磁场探头，可一次全方位复合磁化探伤，极距：两相邻探头铁芯中心距为95×100mm，提升力：AC≥12kg。探头速度快、检测质量高。探头能产生旋转磁场，对各种直焊缝、环焊缝、对接焊缝及几何形状大的平面、曲面，进行一次全方位探伤。

D型探头：马蹄磁轭角焊缝探头，活动关节磁头；对异形面、形状复杂工件探伤尤其适用。极距：固定式为150mm，带活关节时0～240mm,可调；提升力：AC≥4.5kg，DC≥18.1kg。探头采用活关节可自由调节使用范围广

O型探头：环形探头，内径：150mm，中心磁场≥180Oe。配备一台环形探伤仪，它是采用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。

操作使用

1. 将电源电缆的圆形插头插入仪器三芯电源插座，将电缆的单相插头插入电网配电板插座，（需要要有牢固的接地线）接通仪器电源开关，指示灯亮，表明电路已接通电源。

2. 将电缆线两端航空插头分别插入仪器插座及探头插座中。

3. 使探头和被探工件表面接触好，按下探头上的充磁按钮，充磁指示灯亮，表明工件已在磁化。

4. 停止使用时，关掉仪器电源开关及电网配电板上的总开关。

注意事项

1.使用该仪器时，将探头和被探工件很好的接触，才能按下冲磁按钮，否则线圈中的电流会增大而烧坏熔断器，甚至损坏可控硅。

2. 若需要调节磁极间距时，松动可调关节上的蝶形螺母来改变磁极间距，然后将螺母旋紧才能工作。

故障检修

1. 电源指示灯不亮：可能是指示灯泡坏或电源开关故障或保险丝熔断。

2. 保险丝熔断：安装在面板上的保险丝接在变压器的初级，当变压器初级有较大电流分量或初、次级短路等故障，均可引起保险丝熔断。若检修时无法判断是哪一部分故障，可将两变压器分开，分别接上电源，再分别检查，找出故障3. 充磁指示灯不亮：可能是指示灯泡坏，小型继电器故障或可控硅不工作等故障。
