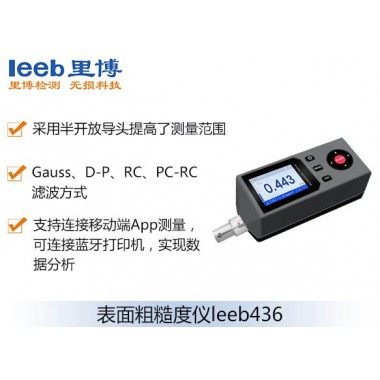

便携式表面粗糙度仪leeb436

便携式粗糙度仪是一台便携式触针表面粗糙度形状测量仪，采用机电一体化设计，内置高性能ARM处理器，兼容ISO、DIN、ANSI、JIS等多个国家标准。它具有测量精度高、测量范围宽、操作简便、便于携带、工作稳定等特点，且具有超大数据存储容量、低功耗、自动休眠等特点。该仪器是传感器主机一体化仪器，内置大容量聚合物锂电池，可长时间进行测量工作，可以实现数据的测量、显示、存储、蓝牙打印等功能。可选曲面传感器、小孔传感器、深槽传感器、测量平台等附件，广泛应用于汽车制造、机械加工、金属加工设备、印刷包装、模具铸造等多个领域的表面粗糙度检测。

【产品介绍】

【功能特点】

● 大量程，多参数，可测量14种粗糙度参数：Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr；

● 机电一体化设计，体积小，重量轻，便于携带，操作方便；

● 采用半开放导头提高了测量范围；

● Gauss、D-P、RC、PC-RC 滤波方式；

● 兼容ISO、DIN、ANSI、JIS四种标准；

● 支持波形显示及支撑率曲线

● 显示信息丰富、直观、可显示全部参数及图形；

● 显示液晶采用流行的2.0寸 IPS 显示屏，高亮度，无死角，适合各种场合使用；

● 采用1000mAh锂离子充电电池，可长时间工作，无记忆效应；

● 支持连接移动端App测量，可连接蓝牙打印机，实现数据分析，查看，分享

● 大容量数据存储，可存储500组原始数据及波形；

● 自动关机功能以及低功耗软硬件设计使仪器工作时间超长，适合各种现场使用；

● 可连接专用蓝牙打印机，实时打印测量报告（蓝牙只能用于连接打印机，无法连接电脑，连接电脑需使用USB数据线）；

● 采用低功耗的ARM微处理器进行数据技算和处理，采用高精度的运放和ADC，大大的提高了测量精度和计算速度；

● 中/英文语言选择；

【适用材料】

适用于加工业、制造业、检测、商检等部门，主要适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。

【基本原理】

本仪器在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度，此时工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP 芯片对采集的数据进行数字滤波和参数计算，测量结果在显示器上给出，也可在打印机上输出，还可以与PC 机进行通讯。

【产品参数】

型号	Leeb436
检测原理	电感式
量程范围	320μm
针尖半径	5μm
针尖材料	金刚石
测力	≤4mN
触针角度	90°
导头纵向半径	45mm
最大驱动行程	≤1 7.5 m m
测量范围	Ra，Rq: 0.005μm ～32μm Rz，Ry，Rt，Rp，Rm: 0.02μm～320μm Rsm, Rs： 1mm； Rmr： 0~100%
示值精度	0.001μm
示值误差	≤±10%
示值变动性	≤4%
测量参数	Ra、Rq、Rp、Rv、Rz、Rt、Rsk、RkuRpk、Rvk、Rk、Mr1、Mr2
取样长度	0.25mm，0.80mm，2.50mm
评定长度	1L~5L可选（L为取样长度）
数据输出	蓝牙/USB
电源	内置锂离子充电电池/外接电源适配器
外形尺寸	156mm × 55mm × 46 mm
仪器重量	≦ 398 g
工作环境	温度：-20℃～40℃；相对湿度：< 90%，周围无振动、无腐蚀性介质
可选附件	曲面传感器、小孔传感器、沟槽传感器、深槽传感器、延长杆、蓝牙打印机、测量平台

【标准配置】

主机	1台
标准传感器	1支
粗糙度仪标准样块	1块
5V2A充电器	1个
USB数据线（充电线）可以充电器线，也可以连接电脑传输数据	1根
仪器箱	1个
合格证、说明书、保修卡	1套
