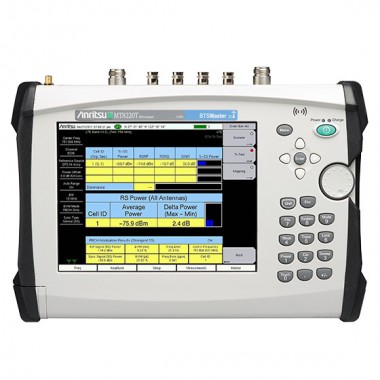

安立ANRITSU MT8220T基站分析仪

BTS Master MT8220T 是安立公司的第三代高性能手持基站分析仪，此分析仪经过特别开发升级，现在不仅支持 2G、3G 和 WiMAX 网络，还支持 4G 无线网络。 MT8220T 为 LTE eNodeB 测试提供 20 MHz 解调带宽，并配备了高对比度的触屏显示屏和背光键盘，可在强自然光和阴暗的环境下使用。

• 400 MHz ~ 6 GHz 双端口电缆和天线分析仪

• 150 kHz ~ 7.1 GHz 频谱分析仪

• 10 MHz ~ 7.1 GHz 功率计

• 带天线的 GPS 接收器

• 偏压器

• 高精度功率计（频率高达 26 GHz，附带外部功率探头）

• 具备干扰地图的干扰分析仪

• 信道扫描仪

• 400 MHz ~ 6 GHz 矢量信号发生器

• 信号分析仪

• LTE/LTE-A FDD/TDD、W-CDMA/HSPA+、GSM/GPRS/EDGE、
  TD-SCDMA/HSPA+

• CDMA、EV-DO

• 固定和移动 WiMAX

• CPRI 射频分析仪

• PIM告警 (可下载 easyTest™ 脚本)

• 标准三年保修(电池一年保修)

• 电缆与天线分析仪的测量项



  频谱分析仪的测量项



  干扰分析仪的测量项



  信道扫描仪功能



  矢量信号发生器功能



  信号质量分析仪的测量项



  CPRI 射频测试

• 在CPRI链路上进行射频频谱测试和三维瀑布图测试

• 上行干扰分析

• 	选件	描述
  Bias Tee偏置器	MT8220T-0010	当塔放断电时，仪表可通过偏置器内部的偏置节为塔放供电，以完成对其测试
  	MT8220T-0019	高精准度功率计（需要 USB 功率探头）
  	MT8220T-0025	干扰分析仪
  	MT8220T-0027	信道扫描仪
  	MT8220T-0024	I/Q 波形捕获
  	MT8220T-0089	零跨度中频输出（30 MHz 中频带宽）

• 射频质量测量、调制质量测量、空口质量测量、通过/失败测试

• 支持所有 2G/3G/4G 技术

• 可生成 2 种音频调制信号，高达 10 MHz 的带宽及噪声

• 检查 BTS 接收器的灵敏度、相邻信道选择性、阻隔度、互调抑制度

• 根据频率和信道数每次可扫描 20 条信道，多可扫描 1200 条信道，扫描结果自动存储并添加 GPS 标签

• 频谱图、音频啸叫、接收的信号强度指示 (RSSI)、干扰地图

• 场强、占用的带宽、信道功率、ACPR、AM/FM/SSB 解调、C/I、门限扫描

• VSWR、回波损耗、电缆损耗、故障点定位 (DTF) 回损、故障点定位电压驻波比、1/2 端口相位、双端口增益、史密斯圆图
