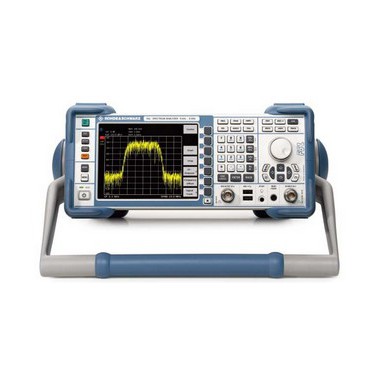

罗德与施瓦茨R&S FSL18信号分析仪

R&S^®FSL3
模型.03

R&S^®FSL3
模型.13

R&S^®FSL6
模型.06

R&S^®FSL6
模型.16

R&S^®FSL18

频率范围

9 kHz-3 GHz

9 kHz-3 GHz

9 kHz-6 GHz

9 kHz-6 GHz

9 kHz-18 GHz
(不过20 GHz)

频率精度

1×10^-6

配置FSL-B4恒温晶振

1×10^-7

R&S FSL18 中是标配

分辨率带宽

标准

300 Hz到10 MHz，1/3步进，0频跨时为20 MHz

配置FSL-B7

10 Hz到10 MHz，1/3步进，FFT滤波器方式下可实现1Hz

视频带宽

10 Hz到10 MHz

信号分析带宽

28 MHz

相位噪声

1 GHz，10 kHz频偏时，典型值-103 dBc/Hz

本底噪声

300 Hz分辨率带宽

典型值-117 dBm

1 Hz FFT的分辨率带宽，
打开预放(配置FSL-B7-B22选件)

500 MHz中心频率，典型值-162 dBm
3 GHz中心频率，典型值-158 dBm

三阶截点

典型值18 dBm

检波器

正/负峰值、自动峰值、均方根值、准峰值、平均值、取样值

电平测量不确定度

<0.5 dB(30 kHz≤f≤3 GHz) <0.8 dB(3 GHz

跟踪源

没有

有

没有

有

没有

频率范围

—

1 MHz 到 3 GHz

—

1 MHz 到 6 GHz

—

输出电平

—

-20 dBm 到 0 dBm

—

-20 dBm 到 0 dBm

—
