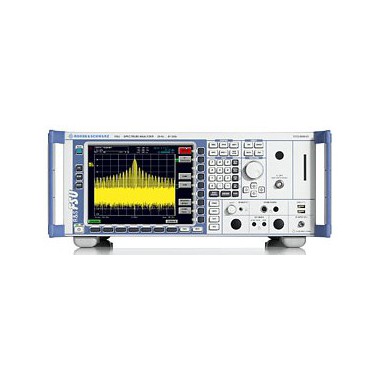

罗德与施瓦茨R&S FSU50 频谱分析仪

FSU50 频谱分析仪

详细介绍

R&S®FSU 是一款高性能频谱分析仪，它具有的相位噪声、动态范围、测量精度，可满足射频分析的任何挑战，可广泛用于67GHz 以下的航空航天和或常规微波应用领域。
R&S®FSU 的射频性能
的射频性能一直是罗德与施瓦茨频谱分析仪的标志，R&S®FSU 继承了这一传统，具有以下无可比拟的的射频指标：
频率范围：
• R&S®FSU3：20 Hz ~ 3.6 GHz
• R&S®FSU8：20 Hz ~ 8 GHz
• R&S®FSU26：20 Hz ~ 26.5 GHz
• R&S®FSU43：20 Hz ~ 43 GHz
• R&S®FSU46：20 Hz ~ 46 GHz
• R&S®FSU50：20 Hz ~ 50 GHz
• R&S®FSU67：20 Hz ~ 67 GHz
射频性能：
• DANL 测量的典型值为-158 dBm (1Hz)（无预放）
• 单边带相位噪声典型值- 133 dBc (1Hz) @ 10 kHz 偏离，载波640 MHz
• 相位噪声典型值- 160 dBc/Hz @ 10 MHz 偏离，载波640 MHz
• 三阶截止点典型值25 dBm
• 1 dB压缩点典型值13 dBm
• WCDMA ACLR 动态范围为77.5 dB / 84 dB（采用噪声校正）

单边带相位噪声

分辨率带宽≤ 100 kHz 时的显示线性度（对30 台仪器进行测量）
准确度：
• 3.6 GHz 以下电平不确定度为0.3dB
• -70 dB 时线性误差小于0.1dB

无噪声校正时WCDMA 信号邻道功率测量的动态范围
IQ 下变频器:
• 中频数字转换器14 位32MHz（20.4MHz 中频）
• IQ 存储器2x512 ksamples
速度：
• 频域扫描时间2.5ms
• 时域扫描时间1 µs
• 每秒可测量70 次（包括利用GPIB 进行迹线传输）
• 在列表模式下，利用远程控制可减少测量时间。
R&S®FSU67 -- 款采用基频混频、频率范围直接达到67 GHz的频谱分析仪
• 20 Hz ～67 GHz 之间只需一次连接，从而简化了测试设置
• 67 GHz 全跨度扫描
• 频率指示清楚，无需外部谐波混频器提供图像响应和多次响应
• 电平范围更宽，容许参考电平显著高于谐波混频器
• 67GHz 以下电平准确度始终保持良好水平
• 噪声基底低：-152 dBm (1 Hz)，2 GHz 时，-130 dBm (1 Hz)，65 GHz 时
• 分辨率带宽范围大：1 Hz ～50 MHz
• 具有各种滤波器特性：高斯、信道滤波器、FFT、6-dB EMI 滤波器
• 配备各种检波器，包括均方根值、准峰值
• 全面的功率测量功能（CP、ACP、时域功率）
• 可以直接连接R&S®NRP 功率头（需使用选配件R&S®FS-K9 和R&S®NRP-Z6）
• 谐波失真和杂散测量功能
• 显示线性度高，小于0.1 dB
• 相位噪声和噪声系数应用固件
• 外部信号发生器控制功能，可使用外部微波信号源作为跟踪信号发生器进行标量网络测量

R&S®FSU67 的全跨度扫描说明67GHz 以下噪声基底非常低

经过滤波仍然存在的倍频器的谐波（即便是高达50 ～67 GHz 的谐波)，经过一次扫描就能根据有用信号轻松测量出来。
