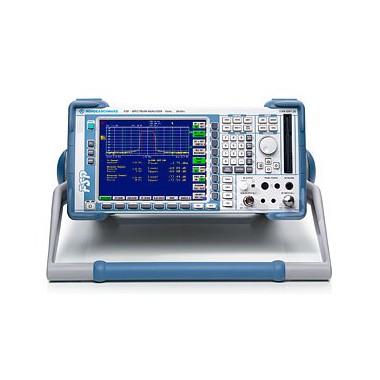

罗德与施瓦茨R&S FSP40 频谱分析仪

主要特点

• 频率范围9 kHz ～40 GHz
• 分辨率带宽1 Hz ～10 MHz
• 平均显示噪声电平--155 dBm (1 Hz)
• 相位噪声--113 dB (1 Hz)，10 kHz 时
• 其他滤波器：
º 100 Hz ～5 MHz 信道滤波器和RRC 滤波器
º FFT 滤波器1Hz ～30 kHz
º EMI 带宽和准峰值检波器
• TOI，MC ACP(R)，OBW，CCDF，APD 等测量功能
• 蜂窝标准和通用性标准测量应用程序，例如相位噪声、噪声系数等等。

详细介绍

FSP 频谱分析仪研发和生产的理想伙伴，具有良好的电平测量不确定度和射频特性。R&S® FSP 采用成熟的技术，提供佳性能、可靠性和服务便利性。
频率范围：
• FSP3：9kHz (20Hz) ～3 GHz
• FSP7：9kHz (20Hz) ～7 GHz
• FSP13：9kHz (20Hz) ～13 GHz
• FSP30：9kHz (20Hz) ～30 GHz
• FSP40：9kHz (20Hz) ～40 GHz
射频性能：
• DANL 典型值-155 dBm (1Hz) 无预放
• 相位噪声典型值-113 dBc/Hz @ 10 kHz 偏离，载波500 MHz
• 相位噪声典型值- 145 dBc/Hz @ 10 MHz 偏离，载波500 MHz
• TOI 典型值10 dBm
• 1-dB-压缩点0 dBm

用R&S®FSP 进行相位噪声测量
准确度：
• 3.6 GHz 以下电平不确定度为0.5dB
• -70 dB 时线性误差小于0.2dB

分辨率带宽≤100 kHz 时的显示线性度（对30 台设备进行测量）
IQ 下变频器：
• 中频数字转换器12 位32MHz（20.4 MHz 中频）
• IQ 存储器2x128 ksamples
速度：
• 频域扫描时间2.5ms
• 时域扫描时间1 μs
• 通过GPIB 可完成多达70 项远程测量
• 多达80 项手动测量（画面更新）
R&S®FSP 频谱分析仪因创新的测量技术和丰富的标准功能而杰出。
• 各种检波器可供选择
º 大值、小值、自动峰值、采样、真有效值、平均值、准峰值
• CP/ACP/Fast ACP 测量功能采用众多预定义标准
• 多载波ACP 测量，支持独立载波间距
• ACP/MCAP 多达12 条邻道和大保持功率功能
• TOI、OBW、相位噪声、ACP®、AM 调制深度自动测试程序
• 谐波失真测量
• CCDF 和APD 功能（y 轴单位可采用百分比）
• 可编辑限值线，包括通过/未通过指示

WCDMA 信号CCDF 参数测量

时域内邻道功率测量：快速ACP

三阶截止点测量

突发功率测量（上图），OBW 测定（下图）

AM 信号调制深度测量
• RBW 特征：
º 10 Hz ～100 kHz 数字式滤波器（步长值1、3、10）
º 模拟滤波器300 kHz ～10 MHz（1、3、10 步长值）
º 39 个信道滤波器，范围100 Hz ～5 MHz
º RRC 滤波器（IS-136、TETRA、WCDMA）
º EMI 带宽标准
º FFT 滤波器1 Hz ～30 kHz

利用数字滤波器或FFT 进行200kHz 跨度扫描时间对比

1 MHz 信道滤波器和普通1 MHz 分辨率滤波器的对比

• 10 dB 步进衰减器（FSP-B25 为5 dB）
• 电子衰减器和预放选件
• 中频功率触发器的灵敏度可达– 50 dBm 混频器值
• 门限触发函数
• 可选择各种标记功能
º 相位噪声、噪声、n dB 降低/ n dB 提高、峰值列表、频率计（30ms 为0.1Hz）
• 内部跟踪信号发生器支持功率扫描
• 外部信号源控制（反向扫描）
• 在迹线显示功能激活的同时，可通过支持偏置调谐的外部混频器扩展频率范围
• GPIB 指令集可兼容HP 859x/8566/8591E/71100C/71200C/71209C
• GPIB 指令集可兼容FSEx/FSIQ
• 在列表模式字下GPIB 运行速度极快
• 以太网接口(100 Base T)
• 21 cm 彩色SVGA TFT 显示屏
• 分屏显示模式
• 操作系统：Embedded Windows XP
º 轻松生成测量结果文档
º 远程桌面功能
º 兼容性（打印机驱动程序、联网等等）
• 接口：GPIB，RS-232-C，LAN（选件），USB
• VXI-11 远程支持
• 多种应用固件可供选择，包括3GPP 通讯标准的码域功率测量固件
º 蓝牙
º GSM/EDGE
º 3 GPP WCDMA，HSDPA，TD-SCDMA
º CDMA2000，1xEV-DV，1xEV-DO
º WLAN 802.11a（OFDM 频谱限制）
º 噪声系数和增益测量
º FM/PM/AM 测量解调器
º 相位噪声测量
º 功率探头测量支持功率探头R&S®NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91，外部功率计R&S®NRVD，HP EPM，HP 437B，HP438A 和功分器
