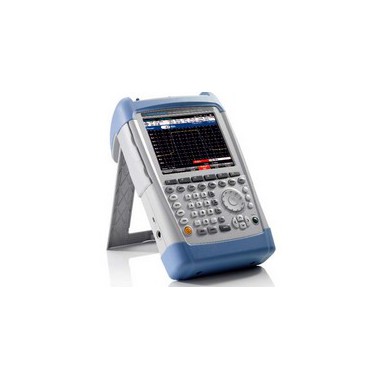

罗德与施瓦茨R&S FSH4 手持式频谱分析仪

R&S^®FSH型号

频率范围

前置放大器

跟踪信号源

内置VSWR电桥

R&S^®FSH4 型号 .04

9 kHz 到 3.6 GHz

√

—

—

R&S^®FSH4 型号 .14

9 kHz 到 3.6 GHz

√

√

—

R&S^®FSH4 型号 .24

100 kHz 到 3.6 GHz

√

√

√

R&S^®FSH4 型号 .08

9 kHz 到 8 GHz

√

—

—

R&S^®FSH4 型号 .18

9 kHz 到 8 GHz

√

√

—

R&S^®FSH4 型号 .28

100 kHz 到 8 GHz

√

√

√

应用/产品

TDMA 功率测量

信道功率测量

场强测量/带全向
天线的测量

OBW/ACLR/
SEM测量

移动通信解调测试

标量传输测量

矢量网络分析

R&S®FSH4/8
型号 .04/.08

√

√

√

√

√

—

—

R&S®FSH4/8
型号 .14/.18

√

√

√

√

√

√

—

R&S®FSH4/8
型号 .24/.28

√

√

√

√

√

√

√

应用/产品

故障距离（DTF）
测量

矢量反射和传输测量

单端口电缆损耗测量

功率测量，高
8 GHz/18 GHz

定向功率测量，
高1 GHz/4 GHz

通过LAN或USB
的远程控制

R&S®FSH4/8
型号 .04/.08

—

—

—

R&S®FSH-Z1/-Z18

R&S®FSH-Z14/-Z44

R&S®FSH-K40

R&S®FSH4/8
型号 .14/.18

—

—

—

R&S®FSH-Z1/-Z18

R&S®FSH-Z14/-Z44

R&S®FSH-K40

R&S®FSH4/8
型号 .24/.28

R&S®FSH-K41

R&S®FSH-K42

R&S®FSH-K42

R&S®FSH-Z1/-Z18

R&S®FSH-Z14/-Z44

R&S®FSH-K40

频谱分析

R&S^®FSH4

R&S^®FSH8

频率范围

型号 .04/.14 或型号 .08/.18

9 kHz 到3.6 GHz

9 kHz到 8GHz

型号 .24/.28

100 kHz 到3.6 GHz

100 kHz 到 8GHz

分辨率带宽

1 Hz 到 3 MHz

显示的平均噪声电平

不带前置放大器 RBW = 1 Hz

9 kHz 到 100 kHz

(仅型号 .04/.14/.08/.18)

<–108 dbm="">

<–108 dbm="">

100 kHz 到 1 MHz

<–115 dbm="">

<–115 dbm="">

1 MHz 到 10 MHz

<–136 dbm="">

<–136 dbm="">

10 MHz 到 2 GHz

<–141 dbm="">

<–141 dbm="">

2 GHz 到 3.6 GHz

<–138 dbm="">

<–138 dbm="">

3.6 GHz 到 5 GHz

–

<–142 dbm="">

5 GHz 到 6.5 GHz

–

<–140 dbm="">

6.5 GHz 到 8 GHz

–

<–136 dbm="">

显示的平均噪声电平

带前置放大器 RBW = 1 Hz

100 kHz 到 1 MHz

<–133 dbm="">

<–133 dbm="">

1 MHz 到 10 MHz

<–157 dbm="">

<–157 dbm="">

10 MHz 到 2 GHz

<–161 dbm="">

<–161 dbm="">

2 GHz 到 3.6 GHz

<–159 dbm="">

<–159 dbm="">

3.6 GHz 到 5 GHz

—

<–155 dbm="">

5 GHz 到 6.5 GHz

—

<–151 dbm="">

6.5 GHz 到 8 GHz

—

<–147 dbm="">

三阶截止点

300 MHz 到 3.6 GHz

>10 dBm 典型值 +15 dBm

>10 dBm 典型值 +15 dBm

3.6 GHz 到 8 GHz

—

>3 dBm 典型值 +10 dBm

相位噪声

频率 500 MHz

30 kHz 载波偏移

<–95 dbc="">

100 kHz 载波偏移

<–100 dbc="">

1 MHz 载波偏移

<–120 dbc="">

检波器

取样、大/小峰值、自动峰值、有效值

电平测量不确定度

10 MHz< f ≤ 3.6 GHz

<1 db="">

<1 db="">

3.6 MHz< f ≤ 8 GHz

—

<1.5 db="">

显示屏

具有VGA分辨率的 6.5" 彩色LCD

电池工作时间（不带跟踪信号源）

R&S®HA-Z204 4 Ah

大 3 h

R&S®HA-Z206 6 Ah

大 4.5 h

规格 (W × H × D)

194 mm × 300 mm × 69 mm (144 mm ¹⁾ )
7.6 in × 11.8 in × 2.7 in (5.7 in ¹⁾ )

重量

3 kg (6.6 lb)
