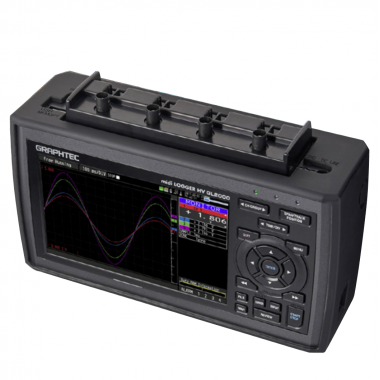

日本图技GRAPHTEC midi LOGGER GL2000C存储记录仪

品牌：日本图技GRAPHTE

型号：midi LOGGER GL2000C

产品描述：日本图技GL2000存储记录仪配4个通道可以全部同时实现1MS/s采样速度，可以直接测量600V的电压，可以直接测量到AC600Vrms的有效值的电压。还可以同时采样电流，温度，湿度，脉冲，逻辑，压力等物理信号。标配8G的内置,8G内置Flash闪存。机器外接SD卡最大还可以32G存储空间。仪器搭载7英寸大显示屏，仪器采用16位A/D转换器，保证测试的精度和稳定性。

全通道绝缘并同时以1MS/s的速度高速采样		CAT III对应&多用途输入类型
	采取了通道间绝缘的措施，使得各通道不会互相影响，搭载16位的A/D转换器，实现了高速高分辨率的信号测量。		使用了多用途输入类型的端子接口，不论电压还是温度等信号均可高速同时测量。
7英寸的大型液晶屏显示波形		简便的操作
	采用操作性更好的7英寸大型液晶显示屏。		通过光标键和Enter键来简便的操作产品。设置菜单只有六个画面，可以简单地进行设定。
大容量的4MW/ch内置RAM、 4GB内置Flash闪存
	4MW/ch的内置RAM以及4GB内置Flash闪存可提供长时间的测量收录，同时也支持SD存储卡和U盘这样的外置存储介质。可根据不同的采样间隔要求选择合适的存储地址。

全通道绝缘并同时以1MS/s的速度高速采样

采取了通道间绝缘的措施，使得各通道的测量不会互相影响，搭载16位的A/D转换器，实现了高速高分辨率的信号测量。

同时采样的方式

非扫描式的信号采样方式，所有通道均有各自的A/D转换器，通道间无时间差，实现了全通道同时测量，特别适合于测量高速电压波动和振动等现象。
采样时间间隔：1µs～1min (步进数 1, 2, 5)

外部采样功能

通过一个由外部设备输入的接点信号来控制记录仪的采样执行。
最大输入频率：100kHz ※需搭配GL用输入/输出电缆(B-513 选件)。

CAT III对应&多用途输入类型

多用途类型的输入端子可实现对电压、温度、湿度、逻辑以及脉冲等信号的高速同时测量。

对应CAT III 600V
可直接对配电柜内的电源回路进行测量

有效值的测量简化了需反复
测量波形异常情况时的操作

1000Vrms量程内、峰值因数: 最大1.4
（峰值电压：±850V以下）
其它量程、峰值因数: 最大2
※可测量电压最大600Vrms

定标功能

通道间运算功能

物理量通过传感器转换为电压信号输出后，想用原物理量来保存测量数据时，可使用此功能。
可进行指定通道间的四则运算（+,-,×,÷）。
※仅限于GBD格式保存的文件

触发功能

报警功能&输出

记录仪除了各个通道根据输入信号的测量电压值触发外，还搭载了各种其他种类的触发功能。
可对各个通道分别设定报警点，发生警报时，
可以通知以下异常情况

7英寸的大型液晶屏显示波形

测量数值+实时统计运算值表示

除了以下4幅画面，还有测量数值表示和全波形表示的显示画面
可选择只显示测量数值，或着显示测量数值+实时运算值的两种模式。
只显示测量数值时，可选择2分区（2通道表示）、4分区（4通道表示）、8分区（8通道表示）。
显示测量数值+实时运算值时，表示的是测量数值(现在的测定值）和实时统计运算值的最大值・最小值・峰峰值・平均值

波形+测量数值表示

模拟波形+测量数值表示。
信号波形可按1・2・4・8的数量分区域显示，每个区域可选择输入通道的显示位置。

已收录数据的表示

XY画面

收录过程中，不用停止收录就能显示之前已收录的数据
利用光标来滚动画面进度条
实现了相当于XY记录仪的功能
搭载了提笔/落笔的位置移动功能

简便的操作

可通过光标键和Enter键来简便的操作产品。设置菜单里可以对AMP・DATA・DISP・TRIG・I/F・OTHR这6个内容进行设定。

其他的安心功能和装备

现场电源不稳定的环境下也能安心的测量

可对应AC电源适配器、DC电源、电池这3种方式的电源。电池组可支持约2小时的连续运行。
使用AC电源适配器供电时，如果发生停电，会自动切换到电池供电模式。
另外，当电池电量低时，会自动停止测定，收录中的文件会自动关闭，保存好重要的数据。
（请配置选购件的电池(B-569)2个。）

大容量的4MW/ch 内置RAM以及4GB内置Flash闪存

4MW/ch的内置RAM以及4GB内置Flash闪存可提供长时间的测量收录。
同时也支持SD存储卡和U盘这样的外置存储介质。
可根据不同的采样间隔要求选择合适的存储地址。

收录时间计算条件：仅4ch模拟收录、GBD文件格式

收录地址	收录容量	1 µs	10 µs	1 ms	1 s
内置RAM (4MW/ch)	4MW/ch	4秒	40秒	约1小时6分钟	约46日
4GB 内置Flash 闪存	3.9GB	×	×	约3天19小时	1年以上
8GB 外置存储介质(SD存储卡/U盘)	4GB	×	×	约4天3小时	1年以上

单个数据收录文件容量大可至4GB

收录时间计算条件：4ch模拟收录 + 脉冲4ch收录、GBD文件格式

收录地址	收录容量	1 µs	10 µs	1 ms	1 s
内置RAM (4MW/ch)	4MW/ch	4秒	40秒	约1小时6分钟	约46日
4GB 内置Flash 闪存	3.9GB	×	×	约1天12小时	1年以上
8GB 外置存储介质(SD存储卡/U盘)	4GB	×	×	约1天15小时	1年以上

单个数据收录文件容量大可至4GB

备份功能	自动保存功能

在数据收录期间，能每间隔一段指定的时间自动将已收录的数据备份到其他存储介质里。 ※采样间隔：最快1ms（CSV格式收录时10ms）另外，如果备份地址是SD存储卡或U盘，可以通过按键操作在存储介质容量满之前，更换新的存储介质。	保存在内置RAM的数据，在数据收录停止后，会自动保存到内置Flash 闪存，或者SD存储卡、U盘内。这样能防止收录在内置RAM里的数据在记录仪断电后丢失。

可按目的值对收录的数据进行检索。便于长时间测量记录后寻找异常值。

检索内容
可对模拟输入通道，逻辑脉冲通道，警报输出通道设定检索条件。已设定的全通道为对象，可以按边沿OR、边沿 AND等条件进行检索。
模拟输入通道：设定每个检索模式和电压值条件
模式：上限、下限、窗口内、窗口外
电压值：检索值（模式设置为窗口内或窗口外时，还需设定上限值、下限值。）逻辑通道：在每个通道设置H・L中的一个，然后对这个值进行检索脉冲通道：在每个通道设定检索模式和等级
模式：上限、下限、窗口内、窗口外
等级：检索值（模式设定为窗口内、外时，还需设定上限值、下限值。）警报通道：选择1个作为检索对象的警报输出通道，检索发生的报警点

搭载以太网端口(LAN)和USB端口，可连接PC电脑

方便的局域网LAN功能 (以太网端口)

使用网络端口后，即使不使用标准附属的应用软件（GL980_2000-APS），也可以对GL2000进行控制•实时测量值确认•发送文件等操作。

NTP客户端功能	邮件发送功能
定期将主机的时间修正为NTP服务器的时间。	用邮件通知警报、电池电量低、通信速度慢、主机各存储介质的空余量（仅限收录中）等情报。另外，如果进行定期通知的设定，就能在设定时间发送邮件。

使用USB端口时的便利功能

USB驱动模式

将主机内置Flash闪存设置为PC电脑可识别的外置存储介质，可将内置Flash闪存、SD存储卡、U盘内的数据传送到PC或者删除。
※ 该模式下,无法使用外置的U盘。

Y-T波形监视画面	Y-T波形分割监视画面	XY模式监视画面
显示各通道的输入信号波形与数值	将各通道波形分割开来显示	4组X-Y波形显示

同GL2000/GL980连接简单、操作便利

GL2000 输入规格

项目			描述
模拟信号输入部分	通道数		4通道 (固定)
	输入端子形状		绝缘BNC端子, M3.5螺丝端子 (使用时选择其中一种形式输入)
	输入方式		全通道隔离的同步采样, 非平衡输入
	采样间隔		1, 2, 5, 10, 20, 50, 100, 200, 500 µs 1, 2, 5, 10, 20, 50, 100, 200, 500 ms 1, 2, 5, 10, 20, 30 s, 1 min・外部 ※使用内置RAM时: 1µs～1min, 其它存储介质时: 1ms～1min。使用外部采样时, 需搭配GL用输入/输出电缆(B-513)来连接信号。
	频率响应		DC ～ 200 kHz (+1 / -4dB)
	测量范围	电压	20, 50, 100, 200, 500 mV 1, 2, 5, 10, 20, 50, 100, 200, 500V, 1000V, 1-5V F.S. ※最大输入电压: ±600V DC
		有效值	10, 25, 50, 100, 250, 500mVrms 1, 2.5, 5, 10, 25, 50, 100, 250, 500, 1000Vrms F.S. ※最大测量电压: 600Vrms 可测量频率范围: 20～10kHz 有效值为DC耦合下的测量模式, 即AC+DC的真有效值的表现形式。 ※1000Vrms量程时, 峰值因数: 最大1.4 (最大峰值电压±850V) 其它量程下, 峰值因数: 最大2
		温度	热电偶: K, J, E, T, R, S, B, N, W (WRe5-26)
		湿度	0～100% (电压0～1V定标换算所得) ※需使用B-530湿度传感器 (选件)
	滤波功能		Off, Line(1.5Hz), 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (在-3dB, -6dB/oct)
	A/D转换器		16位 (有效分辨率: 约±1/40000 F.S.)
	测量精度 (23℃±5℃) ・预热时间30分钟以上・GND端子接地・记录仪正常放置・测量时使用测量值的平均值	电压 (滤波功能: Line)	±0.25％ of F.S.
		有效值 (平均值)	±1.5% of F.S.（正弦波、20 ～ 10kHz）
		温度 (热电偶） (滤波功能: Line)	种类	测量温度范围	测量精度
			Ｒ/Ｓ	0 ≦TS≦ 100℃ 100 ＜TS≦ 300℃ Ｒ：300 ＜TS≦ 1600℃ Ｓ：300 ＜TS≦ 1760℃	±7.0℃ ±5.0℃ ±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +3.0℃）
			Ｂ	400 ≦TS≦ 600℃ 600 ＜TS≦ 1820℃	±5.5℃ ±（0.05% 读数值 +3.0℃）
			Ｋ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 1370℃	±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +2.0℃）
			Ｅ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 800℃	±（0.05% 读数值 +3.0℃） ±（0.05% 读数值 +2.0℃）
			Ｔ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 400℃	±（0.1% 读数值 +2.5℃） ±（0.1% 读数值 +1.5℃）
			Ｊ	-200 ≦TS≦ -100℃ -100 ＜TS≦ 100℃ 100 ＜TS≦ 1100℃	±3.7℃ ±2.7℃ ±（0.05% 读数值 +2.0℃）
			Ｎ	-200 ≦TS＜ 0℃ 0 ≦TS≦ 1300℃	±（0.1% 读数值 +3.0℃） ±（0.1% 读数值 +2.0℃）
			Ｗ	0 ≦TS≦ 2315℃	±（0.1% 读数值 +2.5℃）
			基准接点补偿精度(内部时): ±1.0℃ ※所使用的热电偶为T/K: 0.32Φ, 其它: 0.65Φ
	基准接点补偿		可选择内部/外部补偿
	热电偶断线检查		测量模式下通过菜单操作检知热电偶是否断线 (数据收录时无法检知)
	输入阻抗		1MΩ±5％
	信号源输出阻抗		1kΩ以下
	最大输入电压	各输入端子＋/－间	20mv～2V 量程: AC/DC 30V 5V～1000V 量程: AC/DC 600V
		各输入端子 / 各输入端子间	AC/DC 600V (CATⅢ) (*) 瞬态过压(脉冲电压) 6000V
		各输入端子 / GND端子间	AC/DC 600V (CATⅢ) (*) 瞬态过压(脉冲电压) 6000V
	耐电压	各输入端子 / 各输入端子间	5400V DC/AC (1分钟)
		各输入端子 / GND端子间	5400V DC/AC (1分钟)
	绝缘阻抗	各输入端子 / GND端子间	50MΩ以上（DC500V 时）
	共模抑制比		90dB以上（50/60Hz, 信号源300Ω以下）
	信噪比	20mV量程	-40dB 以上（+/- 端子短路时）
		其他量程	-50dB 以上（+/- 端子短路时）
外部输入输出部分 ※需搭配GL用输入/输出电缆(B-513)	种类 (通道数)	输入	逻辑输入(4ch), 或脉冲输入(4ch) 触发输入(1ch), 或外部采样(1ch)
		输出	报警输出(4ch), 或触发输出(1ch)+报警输出(3ch)
	输入信号规格	逻辑/脉冲输入部分	最大输入电压: 0～+30V (接地输入有效) 输入阈值电压: 约+2.5V 电压滞后: 约0.5V (+2.5V～+3V)
		外部触发/采样部分	最大输入电压: 0～+30V (接地输入有效) 输入阈值电压: 约+1.9V 电压滞后: 约0.2V (+1.9V～+2.1V)
	脉冲检测规格	脉冲计数检测周期	10μs ～ 1h (与模拟信号采样间隔分开设置)
		最大脉冲输入	最大输入频率: 100kHz 最大计数范围: 15M(次) (24位计数器)
		测量模式	回转数, 累计, 瞬时3种模式
			回转数	检测每个采样周期内的脉冲个数, 再按每转对应的脉冲数换算成回转数显示量程: 0～500M RPM/F.S.
			累计	从测量开始就检测脉冲信号并累加计数显示的模式显示量程: 0～20M(次)/F.S. (自动调整)
			瞬时	脉冲检测周期内显示所测量到的脉冲个数显示量程: 0～20M(次)/F.S.
	外部采样输入		最大输入频率: 100kHz 时间误差: 1µs以下
	输出信号规格	报警输出时	输出规格: 集电极开路输出 (内部电压5V, 上拉电阻10kΩ) 接点容量: 5V～24V, 100ｍA以下 (0.2W以下)
		触发输出时	当触发条件达成时, 输出500μs脉宽的脉冲信号 (低电平)

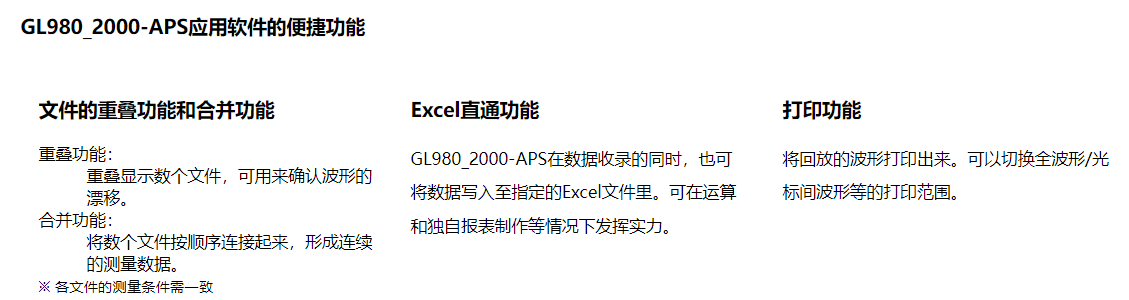

GL980_2000-APS应用软件规格

项目		描述
操作系统		Windows 10, Windows 8.1, Windows 8, Windows 7 (SP1以上)
功能		记录仪的操控, 实时数据收录, 文件格式转换
连接台数		1台 (GL980或GL2000)
设定控制		输入条件, 收录条件, 触发/报警条件等
收录数据传送	内置RAM传送	将保存在记录仪内置RAM里的数据传送至PC 采样间隔: 1μs～1min
	实时传送	将保存在记录仪内置Flash闪存, SD存储卡或U盘里的数据传送至PC GBD文件格式下的采样间隔: 1ms～1min CSV文件格式下的采样间隔: 1ms～1min
显示信息		模拟信号波形, 逻辑波形, 脉冲计数波形, 测量数值
显示模式		Y-T波形显示, 测量数值, X-Y画面
文件操作		将GBD格式的数据文件转换成CSV格式 (光标间或全部的收录数据)
过往数据画面功能		可切换显示当前和过去的数据 (采样速度限制: 1ms～1min采样间隔)
统计运算		数据收录期间的最大值, 最小值, 平均值, 峰峰值

※ 软件系统开发商已停止支持的操作系统, 本公司也无法提供相关的应用软件技术支持。Windows7可对应支持的版本如下。
■对应版本: 旗舰版, 企业版, 专业版, 家庭版

电池B-569 (选件) 规格

项目	描述
容量	7.2V/2900mAh
使用时间	屏幕背光最亮时: 约3小时屏幕背光关闭时: 约5小时 ※记录仪本体内需装配2组电池上述电池使用时间为记录仪在1s采样间隔, 内置Flash闪存收录, 新电池两组, +25℃环境温度的条件下。
充电方式	放置在记录仪本体内充电
充电时间	约10小时 (两组电池)
其他功能	AC电源适配器和电池共同使用的时候、如果发生停电，会自动切换到电池供电模式 ※AC电源适配器优先使用当电池电量低时，会自动关闭收录文件，保存好的数据

选件

项目	型号	描述
电池	B-569	锂电池 (7.2V/2900mAh)
DC驱动电缆	B-514	2米 (电缆末端为裸线)
GL用输入/输出电缆	B-513	3米 (电缆末端为裸线)
湿度传感器	B-530	3米 (附传感器电源裸线接头)
分流器	B-551	250Ω电阻 (将"4～20mA"电流转换为"1～5V"电压)
DIN导轨支架	B-570	用于GL2000本体, 特注品
储存箱	B-581	适用于GL系列，除了GL7000和GL100
输入电缆, 安全探针-BNC	RIC-141A	绝缘, 1:1 (42pf), 1.2米, 300VDC, CAT II
输入电缆, BNC-BNC	RIC-142	绝缘, 1.5米, 1000VDC, CAT II
输入电缆, 香蕉头-BNC	RIC-143	绝缘, 1.6米, 600VDC, CAT II
输入电缆, 香蕉头-BNC(高电压)	RIC-147	绝缘, 1.6米, 1000VDC, CAT II
鳄鱼夹(小)	RIC-144A	用于RIC-143, 直径11mm, 300VDC, CAT II, 最大15A
鳄鱼夹(中)	RIC-145	用于RIC-143/147, 直径20mm, 1000VDC, CAT II, 最大32A
钩爪接头	RIC-146	用于RIC-143/147, 直径5mm, 1000VDC, CAT III, 最大1A
输入端子适配器	SMA-102	绝缘. 香蕉头插头转BNC插座
AC电源适配器	ACADP-20	输入: 100～240VAC, 输出: 24VDC

标准配件

· AC电源适配器

· 快速使用指南

· CD光盘(PC端应用软件, 用户手册)

· 橡胶外套(包覆在记录仪本体外面)

· 倾斜支架(含M4安装螺丝)

· 输入端子固定用螺丝(M3.5)

· 铁氧体磁环(附在电缆上用于减少电磁辐射干扰)
