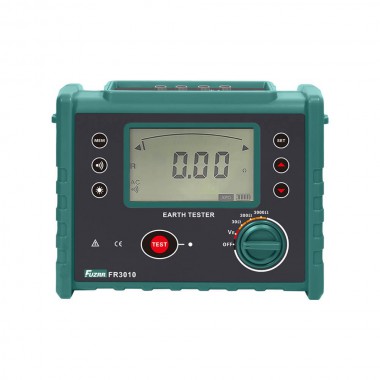

征能电子 FR3010系列 数字接地电阻测试仪

接地电阻分辨率

0.01Ω

接地电压量程

0.01～600V AC        精度±1.5%rdg±3dgt

接地电压分辨率

0.01V

基准条件

23℃±5℃，75%rh以下   (辅助接地电阻100Ω±5%，对地电压＜10V)

功    能

接地电阻测量，对地电压测量，低值电阻测量

电    源

DC 6V 1.5V LR14电池

背    光

可控灰白屏背光，适合昏暗场所使用

测量方式

精密三线测量、简易两线测量

测量方法

接地电阻：额定电流变极法，测试电流＞20mA（正弦波），128Hz；

对地电压：平均值整流

线阻校验

避免因测试线未完全插入仪表接口或接触不良或用户更换加长测试线等引起的误差，使接地电阻测量更准确。

显示模式

4位超大LCD显示，灰白屏背光

测量指示

测量中LED闪烁指示，LCD倒计数显示

LCD尺寸

108mm×65mm

仪表尺寸

长宽高：240mm×188mm×85mm

测试线长

3条：红色15m，黄色10m，绿色5m各1条

简易测试线

2条：红色1.5m，绿色1.5m各1条

辅助接地棒

2根

测量时间

对地电压：约2次/秒；接地电阻：约5秒/次

测量次数

5000次以上

线路电压

测量对地电压：AC 600V以下测量

数据存储

500组，闪烁显示“FULL”符号表示存储已满

数据查阅

数据查阅功能：“MR”符号显示

溢出显示

超量程溢出功能：“OL”符号显示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电量实时显示，电池电压低时提醒及时更换电池

功    耗

背光：25mA Max

待机: 25mA Max(背光关闭)

测量：70mA Max(背光关闭)

质    量

仪表： 1230g(含电池)

测试线：610g(含简易测试线)

辅助接地棒：360g(2根)

仪表箱： 1200g

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

接地电阻：E-H、E-S各端口间AC 280V/3秒

绝缘电阻

10MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61010-4-3，无线频率电磁场≤1V/m

适合安规

IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

环境温度湿度

23℃±5℃，75%rh以下

电    源

DC 9V 6节LR14干电池连续待机100小时以上

干扰电压

＜20V（应避免）

干扰电流

＜2A（应避免）

测R时电极间距

a＞5d

测ρ时电极间距

a＞20h

辅助接地电阻值

基准条件＜100Ω,工作条件＜5kΩ

量    程

接地电阻：0.00Ω～30.00kΩ

土壤电阻率：0.00Ωm～9999kΩm

接地电压：0.05V～600V

测量方式

精密四线、三线法测量、简易二线测量接地电阻

测量方法

接地电阻：额定电流变极法

土壤电阻率：四极法

接地电压：平均值整流(S–ES接口间）

测试频率

128Hz

短路测试电流

AC ＞20mA（正弦波）

开路测试电压

AC 30V max

电极间距范围

可设定1m～100m

换    档

接地电阻：0.00Ω～30.00kΩ全自动换档

土壤电阻率：0.00Ωm～9999kΩm全自动换档

背    光

可控灰白色背光，适合昏暗场所使用

显示模式

4位超大LCD显示，灰白色背光

测量指示

测量中LED闪烁

LCD尺寸

111mm×68mm

LCD显示域

108mm×65mm

仪表尺寸

长宽高：240mm×188mm×85mm

标准测试线

4条：红色15m，黑色15m，黄色10m，绿色10m各1条

简易测试线

2条：黄色1.5m，绿色1.5m各1条

辅助接地棒

4根

测量时间

对地电压：约3次/秒

接地电阻、土壤电阻率：约7秒/次

线路电压

AC 600V以下测量

数据存储

500组，“MEM”存储指示，显示“FULL”符号表示存储已满

数据查阅

查阅数据时“MR”符号指示

溢出显示

超量程溢出时“OL”符号指示

报警功能

测量值超过报警设定值时发出报警提示

电池电压

电池电压低符号显示

自动关机

“APO”指示，开机15分钟（默认）后自动关机

功    耗

待机：约90mA(背光关闭)

开机开背光：约95mA

测量：约190mA(背光关闭)

质    量

仪表：1100g(含电池)

测试线：1000g

辅助接地棒： 720g(4根)

工作温湿度

-10℃～40℃；80%rh以下

存放温湿度

-20℃～60℃；70%rh以下

过载保护

测量接地电阻：H-E、S-ES各端口间AC 280V/3秒

绝缘电阻

20MΩ以上(电路与外壳之间500V)

耐    压

AC 3700V/rms(电路与外壳之间)

电磁特性

IEC61326(EMC)

适合安规

IEC61010-1(CAT Ⅲ 600V、污染度2)；

IEC61557-1(接地电阻)；

IEC61557-5(土壤电阻率)；

JJG 366-2004。

二线法

0.00Ω~3000Ω

0.00Ω~30.00kΩ

0.00Ω~20.00kΩ

0.00Ω~200.00kΩ

0.00Ω~200.00kΩ

三线法

0.00Ω~3000Ω

0.00Ω~30.00kΩ

0.00Ω~20.00kΩ

0.00Ω~200.00kΩ

0.00Ω~200.00kΩ

四线法

○

0.00Ω~30.00kΩ

○

0.00Ω~200.00kΩ

0.00Ω~200.00kΩ

土壤电阻率测试

○

0.00Ωm~9999kΩm

○

0.00Ωm~9999kΩm

0.00Ωm~9999kΩm

交流电压测试

0.00V~600V

0.00V~600V

0.00V~750.0V

0.00V~750.0V

0.00V~750.0V

直流电压测试

○

○

0.00V~1000V

0.00V~1000V

0.00V~1000V

钳形法交流电流测试

○

○

○

○

0.0mA~1000A

双钳法

○

○

○

○

0.00Ω~100Ω

选择法

○

○

○

○

0.00Ω~3000Ω

直流电阻测试

○

○

○

○

0.0Ω~30.00kΩ

蓝牙连接

○

○

●

●

●

全自动换档

○

●

●

●

●

辅助接地极测试功能

○

○

●

●

●

内置电池充电功能

○

○

●

●

●

全保护机箱设计

○

○

●

●

●

NOISE判断功能

○

○

●

●

●

USB数据上传功能

○

○

●

●

●

FFT抗干扰技术

○

○

●

●

●

过载保护

●

●

●

●

●

电池电量实时指标

○

○

●

●

●

电池电压低指示

●

●

●

●

●

自动关机

●

●

●

●

●

背光

●

●

●

●

●

报警功能

●

●

●

●

●

仪表袋

1个

辅助接地棒

2根

测试线

3条

简易测试线

2条

1.5V电池

6节

用户手册 保用证

1份
