DaySy Rover – 全自动光伏组件EL批量全检机器人

DaySy Rover – sEL-IV 曲线绘制功能 产品特色

☆ 全自动化白天EL测试

☆ 显著降低电站运维成本

☆ 组件EL检测效率（仅白天）

     -1 MWp/天

     -10 MWp/周

     包括搭建和拆卸时间

☆ 组件EL检测效率（24小时）

     -白天晚上轮班测试

     -30 MWp/周

☆ 附加功能:

   -高达500万像素的分辨率

   -可选扫描枪功能

   -10 cm组件位置定位

   -sEL-IV 曲线绘制功能

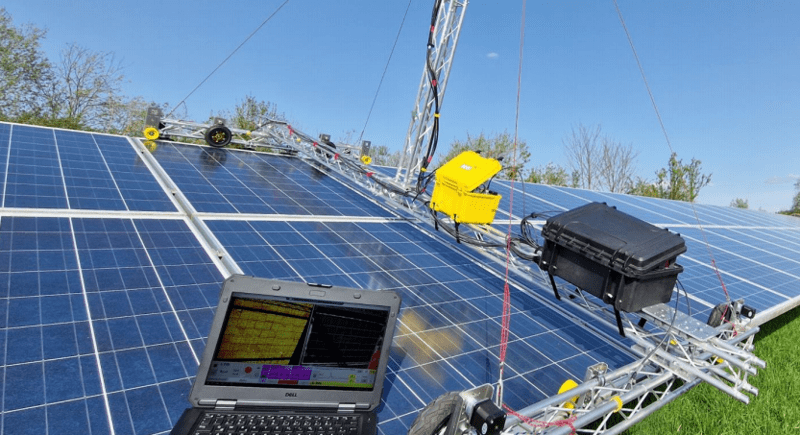

DaySy Rover – 应用场景

☆ 高性价比EL全检方案:

   -针对光伏电站的全面检测，发现潜在风险

   -电站规模越大，平摊成本越低

☆ 100 % 组件EL全检的好处:

  -组件故障精确完整评估

  -使用 sEL-IV 3)对组串功率损失进行评估

  -100 % 替换失效组件

  -无需统计猜测组件问题

☆ sEL-IV 赋能数字孪生:

  -基于EL故障的组串功率模拟

  -对于保险理赔和组件更换抉择的数据支撑

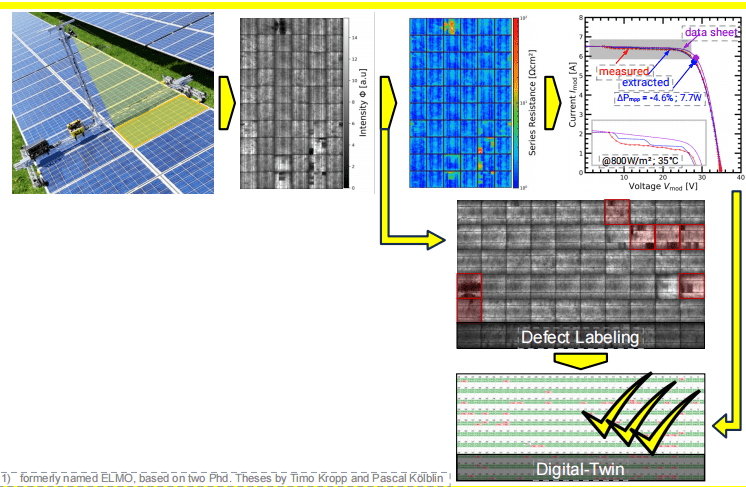

DaySy Rover - 技术优势

☆ 大批量组件EL全检

☆ sEL - IV 曲线绘制 1)

☆ “三重检测” 精确故障评估

    -根据组件参数的合格/不合格判定

    -光伏杂志文章“展望未来”(日期为2013年10月)中 设定的类别作为基准

    -AI 协助预处理和分类

    -组件EL专家和AI技术的二次评估

☆ 可序列编码处理

☆ 组件定位精度10 cm

☆ 虚拟地图/数字孪生技术

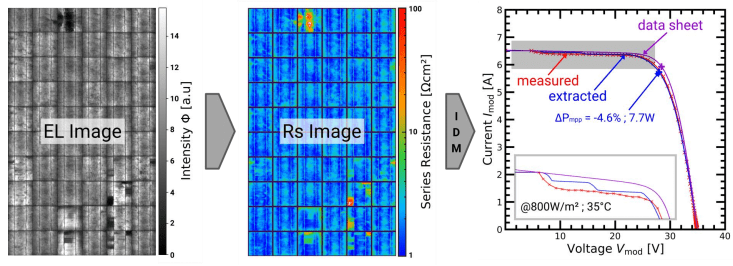

数据处理: sEL- IV

基于单个EL图像的IV曲线绘制

☆ 针对故障组件的IV曲线绘制以及二极管故障分析

☆ 量化电池损坏，电池连接器故障或焊接问题造成的功率损失

☆ 不受检测时环境因素影响

☆ 媲美IV曲线测试仪精度

☆ 评估组串工作时的功率损失

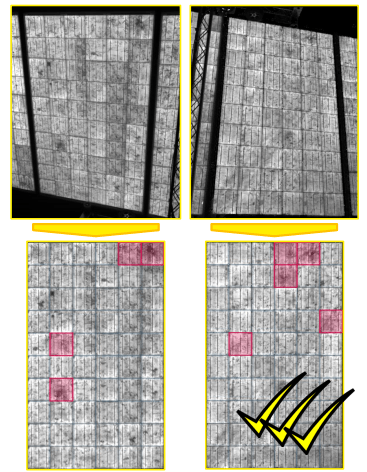

数据处理: 借助AI进行故障诊断

☆ 图像处理

   -自动图像修正

   -透视，镜头失真，晕映

☆ EL故障诊断

  -根据组件参数要求的通过/不通过判定

  -光伏杂志文章“展望未来”(日期为2013年10月) 中设定的类别作为基准

☆ 三重验证评估

  -EL专家对于介于合格/不合格边缘的组件的 人工判定

  -如果一个EL专家的意见跟AI不一致, 更资深的 EL专家会介入二次判定

  -少数服从多数的原则确保故障组件判定结 果更接近真实情况

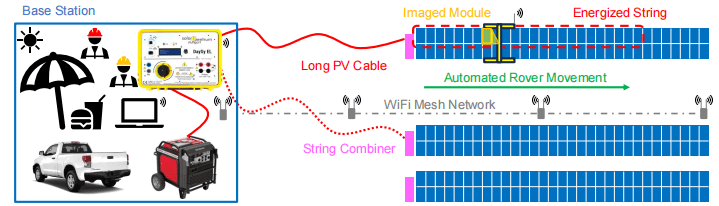

DaySy Rover - 系统搭建

☆ 在汇流箱(SCB)附近设置好测试测试台

☆ 使用长的光伏线缆连接到测试台

☆ 把DaySy Rover 放置到移动平台上

依次给汇流箱的组串供电 DaySy 自动对每个组件进行EL测试

☆ 两名现场人员:

  -电气工程师设置并操作系统

  -助手协助搬运测试平台

DaySy Rover - 100% 产品总结

☆ 可白天EL测试确保现场工程师的人身安全

☆ 高产出大批量的EL检测

☆ 显著减低光伏电站运维成本

☆ 可针对中小型光伏电站进行EL全检

☆ 使用sEL-IV 技术可对每个组件功率损失进行评估

☆ 赋能的数字孪生量产模型

☆ 组件安装后检测和尽职调查

☆ 完整的狂风暴雨冰雹损失评估
